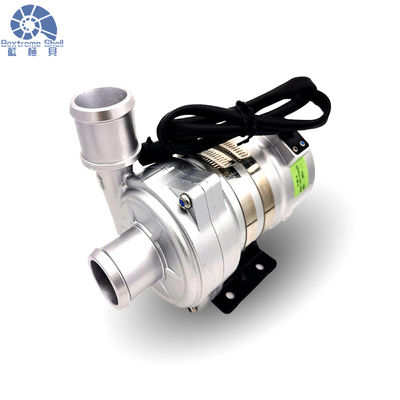

پمپ آب DC بدون جاروبک سری OWP-BL43-200پمپ آب برقی 24 ولت DC بالابر 250 وات برای مهندس Vechile Electric Vechile

■ پارامتر دما

دمای مایع متوسط: -40 درجه فارنهایت تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا + 185 درجه فارنهایت) دمای محیط کار: -40 درجه فارنهایت تا +120 درجه سانتیگراد (-40 درجه فارنهایت تا +248 درجه فارنهایت) دمای ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)

(تا 100 ℃، اما عمر مفید را کوتاه می کند)

■ فشار سیستم

-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).

عمر سرویس بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) بیش از 20000 ساعت است.

■ محدوده ولتاژ

پمپ آب نامی 24 ولت، محدوده قابل کار 18 تا 32 ولت

اگرچه موتور را می توان در طیف وسیعی از ولتاژ و دما مورد استفاده قرار داد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر موتور تأثیر می گذارد، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.

■توضیحات فنی (قطعات مرتبط در تماس با مایع)

محفظه سر پمپ: پروانه آلیاژ آلومینیوم: PPS+GF

حفره محافظ: PPS+GF

آستین شفت: مواد کامپوزیت کربوراندوم

شفت: شفت فولاد ضد زنگ (3CR14).

محفظه آهنربایی: کپسول پلاستیکی PPS

حلقه مهر و موم: EPDM

■دستگاه رانندگی (شامل موتور)

روتور محرک: آهنربای کپسولی پلاستیکی PPS

پیچ و مهره: فولاد ضد زنگ SUS 304

موتور محرک: موتور بدون جاروبک

قاب سیم موتور: PPA GF

محفظه پمپ: بدنه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE..

براکت: پایه فولادی

حلقه براکت: فولاد ضد زنگ US 304

ضد آب بر اساس رتبه IP68 (en60529)

مدل رابط: AMP282104-1 (مطابق با Plug AMP282080-1)

قطر نازل: 40 میلی متر (1.5 اینچ)

■پارامتر عملکرد

پارامتر الکتریکی

■ دستورالعمل نصب

پمپ های سری OWP-BL43-200 پمپ های گریز از مرکز هستند که نیاز به پر شده از قبل دارند.

پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا پمپ را قبل از روشن شدن از قبل پر می کند.

1: پمپ نباید به صورت خشک کار کند، حتی اگر می تواند به مدت 15 دقیقه به صورت خشک کار کند (پس از 15 دقیقه کارکرد خشک، به طور خودکار متوقف می شود)، اجرای خشک صدا ایجاد می کند و همچنین ساییدگی شفت و آستین شفت را افزایش می دهد.

2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی پمپ شلنگی با قطر کمتر استفاده می کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، عملکرد پمپ را تخریب می کند و همچنین حباب های هوا به پمپ آسیب می زند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد ​​(به فلش روی درگاه خروجی مراجعه کنید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد. (شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانو در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از زانویی 90 درجه استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.

■ توجه

1. دمای محیط کار: -40 ℃--120 ℃، باید سعی کنید از نزدیک به کاتالیزور سه عنصری، سیستم لوله تخلیه گاز و موتور در طول نصب اجتناب کنید، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح پایین آب باشد تا عمر مفید پمپ افزایش یابد.

4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید، از گیر کردن و مسدود شدن پروانه برای کاهش طول عمر پمپ خودداری کنید.

به طور گسترده در اتوبوس های هیبریدی، خودروهای سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها، خنک کننده غوطه وری، خنک کننده مایع فلوئوردار مرکز داده، استخراج رمزنگاری، شمع شارژ و سایر سیستم های گردش گرمایش و خنک کننده استفاده می شود.
