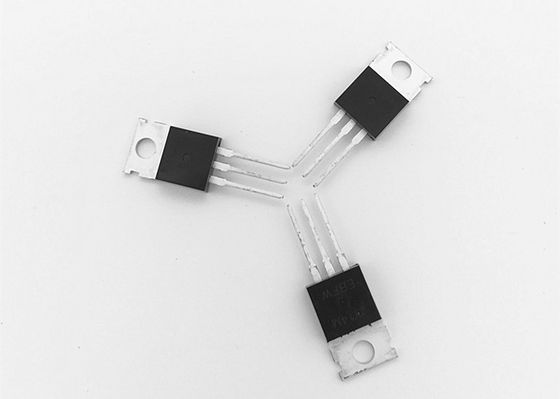

بسته JY16M N Channel 600V TO220F-3
حالت پیشرفته Power MOSFET برای درایور موتور BLDC
توصیف عمومی
JY16M از آخرین تکنیک های پردازش ترانشه برای دستیابی به سلول بالا استفاده می کند
چگالی و کاهش مقاومت در برابر با بهمن تکرار رتبه بندی بالا.اینها
ویژگی ها با هم ترکیب شده و این طرح را به وسیله ای بسیار کارآمد و قابل اعتماد تبدیل کرده است
استفاده در برنامه سوئیچینگ برق و طیف گسترده ای از برنامه های دیگر.
امکانات
● 600 ولت / 4 آمپر ، RDS (روشن) = 2.6Ω@VGS= 10 ولت
switch تعویض سریع و بازیابی بدن معکوس
package بسته عالی برای اتلاف حرارت خوب
برنامه های کاربردی
● روشنایی
supplies منبع تغذیه حالت سوئیچ با بازده بالا
حداکثر امتیازات مطلق (Tc = 25ºC مگر اینکه در غیر این صورت ذکر شده باشد)
سمبل | پارامتر | رتبه بندی | واحد | |
VDS | ولتاژ منبع تخلیه | 600 | V | |
VGS | ولتاژ منبع گیت | ± 30 | V | |
مند | تخلیه مداوم جاری |
Tc = 25ºج | 4 | آ |
Tc = 100ºج | 2.9 | |||
منDM | جریان تخلیه پالسی | 16 | آ | |
پد | حداکثر اتلاف توان | 33 | دبلیو | |
تیج تیSTG | محل اتصال و دمای ذخیره سازی دامنه |
-55 تا +150 | ºج | |
RθJC | مقاومت حرارتی - محل اتصال به مورد | 1.5 | ºC / W | |
Rθجا | مقاومت حرارتی - محل اتصال به محیط | 62 |
خصوصیات الکتریکی (Tc = 25ºC مگر اینکه در موارد دیگری ذکر شده باشد)
سمبل | پارامتر | شرایط | حداقل | نوع | حداکثر | واحد |
مشخصات استاتیک | ||||||
BVDSS | تخلیه منبع ولتاژ خرابی |
VGS= 0 ولت ، منDS= 250uA | 600 | V | ||
منDSS | ولتاژ دروازه صفر تخلیه جریان |
VDS= 600 ولت ، ولتاژGS= 0 ولت | 1 | uA | ||
منGSS | نشت بدن دروازه جاری |
VGS=± 30 ولت ، ولتاژDS= 0 ولت | ± 100 | nA | ||
VGS (هفتم) | آستانه دروازه ولتاژ |
VDS= VGS ، منDS= 250uA | 2.0 | 3.0 | 4.0 | V |
RDS (روشن) | تخلیه منبع مقاومت در حالت |
VGS= 10 ولت ، منDS= 4A | 2.6 | 2.8 | Ω |
خصوصیات الکتریکی (Tc = 25ºC مگر اینکه در موارد دیگری ذکر شده باشد)
سمبل | پارامتر | شرایط | حداقل | نوع | حداکثر | واحد |
خصوصیات دیود منبع تخلیه | ||||||
VSD | دیود به جلو ولتاژ |
VGS= 0 ولت ، منSD= 2A | 1.5 | V | ||
Trr | زمان بازیابی معکوس | منSD= 4A di / dt = 100A / ما |
260 | ns | ||
Qrr | شارژ بازیابی معکوس | 1.5 | nC | |||
خصوصیات پویا | ||||||
RG | مقاومت در برابر دروازه | VGS= 0 ولت ، ولتاژDS= 0 ولت ، f = 1 مگاهرتز |
5 | Ω | ||
تیd (روشن) | زمان تأخیر را روشن کنید | VDS= 300 ولت ، RG= 25Ω ، منDS = 4A ، VGS= 10 ولت ، |
15 | ns | ||
Tr | زمان روشن شدن را روشن کنید | 48 | ||||
تیd (خاموش) | زمان تأخیر را خاموش کنید | 28 | ||||
تیf | زمان پاییز را خاموش کنید | 35 | ||||
جISS | ظرفیت ورودی | VGS =0 ولت ، VDS= 25 ولت ، f = 1.0 مگاهرتز |
528 | pF | ||
جسیستم عامل | ظرفیت خروجی | 72 | ||||
جRSS | انتقال معکوس ظرفیت |
9 | ||||
سg | شارژ کل گیت | VDS= 480 ولت ، مند= 4A ، VGS= 10 ولت |
16 | nC | ||
سgs | شارژ منبع گیت | 3.5 | ||||
سgd | شارژ دروازه تخلیه | 7.1 |
