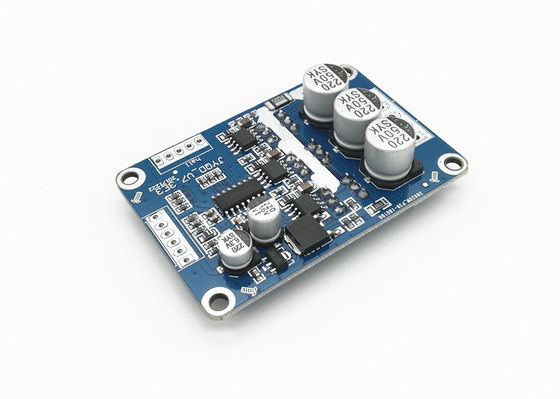

Arduino Brushless DC Motor Driver Speed Pulse سیگنال خروجی سیگنال وظیفه 0-100٪

مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیسه PE + کارتن
دوره تحویل:	5-10 روز
روش پرداخت:	T / T ، L / C ، پی پال
ظرفیت تامین:	1000ets / day

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

شماره مدل

JYQD-V7.3E3

ولتاژ کاری:

12VDC

جریان کار:

＜ 15A

کنترل سرعت PWM:

خروجی سیگنال پالس سرعت:

کاربرد:

فن خنک کننده BLDC

مستطیل

برجسته کردن:

راننده موتور bldc

راننده موتور بدون برس

توضیحات محصول

Arduino 12VDC 500W PWM کنترل سرعت اثر جلوی موتور BLDC درایور موتور JYQD-V7.3E3

مدل: JYQD-V7.3E3

دمای عملیاتی (℃): -20 --- 85

ولتاژ عملیاتی (V): 12 ولت

حداکثر جریان: 15A

تنظیم سرعت PWM: (1-20KHZ) چرخه کار 0-100٪

تنظیم سرعت آنالوگ ولتاژ (V): 0.1 ولت -5 ولت

خروجی سیگنال پالس سرعت: شامل شود

برنامه های کاربردی:

فن BLDC

موتور DC بدون برس

فن خنک کننده BLDC

ماشین چمن زنی BLDC

دمنده سانتریفیوژ BLDC

نمودار سیم کشی

1. پورت کنترل

5 ولت - ولتاژ خروجی داخلی ، پتانسیومتر یا سوئیچ درایور برای تنظیم سرعت و عملکرد معکوس

Z / F - چرخش پورت های کنترل جهت.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.

VR - پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

ال—کنترل پورت را فعال کنید.5V یا بدون اتصال را متصل کنید تا اجازه کار داده شود ، GND را برای منع کار متصل کنید.

علامت- خروجی سیگنال پالس سرعت

GND- برای کنترل داخلی Drive board استفاده می شود

2. پورت برق

MA ---- موتور فاز A

MB ---- موتور فاز B

MC ---- موتور فاز C

GND ---- DC-

VCC ---- DC +

3: پورت سنسور هال

ها - - سالن الف

Hb --- Hall b

Hc --- Hall c

GND --- GND

5 ولت --- خروجی 5 ولت

طراحی بعدی

دستورالعمل های برنامه
1	تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد مجاز مشخص نشده است.
2	برای موتور DC بدون برس با سالن در دمای 120 درجه قابل اجرا است ، توالی خط هال برای همه تولید کنندگان مطابقت ندارد ، شما می توانید دنباله خط هال یا توالی خط سه فاز موتور را با توجه به وضعیت واقعی تنظیم کنید ، تا بهترین اثر رانندگی را بدست آورید.
3	JYQD-V7.5E صفحه راننده بدون محفظه و هیت سینک است ، می تواند موتور را زیر 100 وات بدون هرگونه هیت سینک هدایت کند ، اما به تهویه طبیعی نیاز دارد.
4	پورت خروجی 5 ولت در صفحه درایو برای اتصال تجهیزات برق خارجی ممنوع است.این فقط برای پتانسیومتر یا سوئیچ خارجی برای تنظیم سرعت ، تخلیه و عملکرد فعال است

راهنمای کاربر JYQD-V7.3E3 را بارگیری کنید

JYQD-V7.3E3-English.pdf
