درایور موتور DC Brushless DC JYQD_V6.3E2

محصولات

پمپ های سفارشی

با ما تماس بگیرید

amigodeng@czowo.com

+86-18994777701

حالا تماس بگیرید

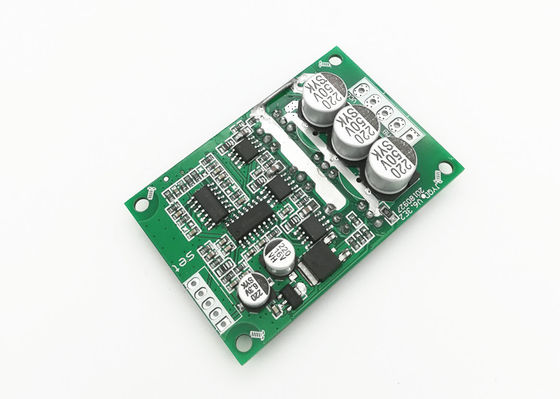

درایور موتور DC Brushless DC JYQD_V6.3E2

مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیسه PE + کارتن
دوره تحویل:	5-10 روز
روش پرداخت:	T / T ، L / C ، پی پال
ظرفیت تامین:	1000ets / day

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

شماره مدل

JYQD-V6.3E2

ولتاژ کاری:

24 ولت

جریان کار:

کنترل سرعت:

0-5 ولت

خروجی سیگنال پالس سرعت:

محافظت در برابر اشعه ماوراء بنفش / LV:

برجسته کردن:

درایور موتور DC 15a Brushless DC

درایور موتور 24V Brushless DC

JYQD-V6.3E2

توضیحات محصول

24VDC موتور 3 فاز BLDC PWM درایور سرعت برای موتور BLDC بدون سنسور JYQD-V6.3E2

شماره مدل	JYQD-V6.3E2
دمای عملیاتی	-20—85
ولتاژ بهره برداری	24 ولت
جریان کار	15A
· کنترل سرعت PWM	فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100
تنظیم سرعت ولتاژ آنالوگ	0-5 ولت
محافظت در برابر فشار هوا	عبارتند از
خروجی سیگنال پالس سرعت	عبارتند از

یادداشت های برنامه:

1. تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد برد راننده طبق آنچه مشخص شده است فراتر نمی رود.

2. این برد درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز مستقیم نیست.اگر اثر رانندگی خوب نباشد (مانند شروع حرکت تند ، معکوس کردن ، جریان کار noload موتور خیلی بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی (برای نحوه انجام تنظیمات به پیوست مراجعه کنید)

3. برد درایور JYQD-V6.3E2 بدون صفحه و محفظه گرم کننده است.اگر قدرت موتور زیر 60 وات ، نیازی به اضافه کردن هیت سینک نیست ، فقط باید از تهویه طبیعی و عایق کاری خوب اطمینان حاصل شود.اگر قدرت موتور بیش از 100 وات باشد ، باید مانند نمودار زیر هیت سینک را اضافه کند.

4- ترمینال "سیگنال" در صفحه درایور JYQD-V6.3E2 سیگنال خروجی پالس دور موتور (خروجی فشار کشش) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.

نمودار صفحه درایور نمودار صفحه درایور با هیت سینک

نمودار سیم کشی

5 ولت ----- ولتاژ خروجی داخلی برد درایور

علامت ---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت.

1. پورت کنترل

Z / F---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.

VR---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

GND- برای کنترل داخلی Drive board استفاده می شود

2. پورت برق

MA ---- موتور فاز A

MB ---- موتور فاز B

MC ---- موتور فاز C

GND ---- DC-

VCC ---- DC +

3. اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد.

4. فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 3.96 میلی متر

5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.
