JYQD_V8.3B کنترل کننده ماژول درایور موتور بدون برس بدون سنسور

مقدار تولیدی:	1 ست
قیمت:	قابل مذاکره
بسته بندی استاندارد:	کیسه PE + کارتن
دوره تحویل:	5-10 روز
روش پرداخت:	T / T ، L / C ، پی پال
ظرفیت تامین:	1000ets / day

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

شماره مدل

JYQD-V8.3B-24V

ولتاژ کاری:

24vdc

موتور درایو:

کاربرد:

موتور BLDC بدون سنسور

تنظیم سرعت ولتاژ آنالوگ:

0-5 ولت

دما.:

-20 - 85

برجسته کردن:

ماژول درایور موتور dc بدون برس

ماژول کنترل کننده موتور بدون برس

jyqd-v8.3b

توضیحات محصول

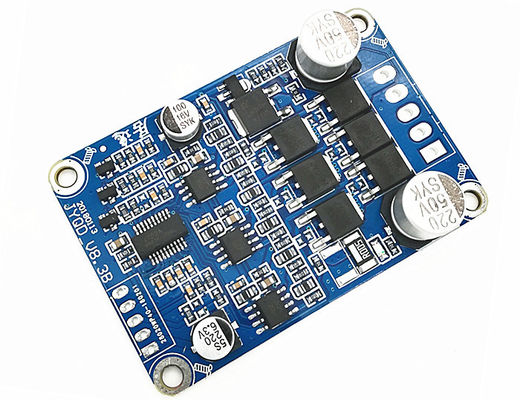

JYQD-V8.3B 24VDC 150W BLDC صفحه درایور موتور برای موتور DC بدون سنسور بر اساس IC JY02A

شماره مدل: JYQD-V8.3B-24V

دمای عملیاتی: -20—85

ولتاژ کار: 24 ولت

حداکثر جریان: 8A

جریان کار: 7A

کنترل سرعت PWM: فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

تنظیم سرعت ولتاژ آنالوگ: 0-5 ولت

محافظت در برابر فشار هوا / LV: بله

خروجی سیگنال پالس سرعت: بله

5 ولت----- ولتاژ خروجی داخلی برد درایور

م---- پورت خروجی سیگنال پالس سرعت موتور ، سیگنال پالس 5 ولت.

1. پورت کنترل

Z / F---- پورت های کنترل جهت چرخش.اتصال "5 ولت" سطح بالا یا عدم اتصال جهت جلو است ، اتصال 0 ولت سطح پایین یا اتصال به GND جهت معکوس است.

VR---- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، هنگام تنظیم سرعت ورودی PWM ، با GND متصل شوید ، فرکانس PWM: 1-20KHZ ؛چرخه وظیفه 0-100

GND- برای کنترل داخلی Drive board استفاده می شود

2. پورت برق

کارشناسی ارشد---- فاز موتور A

MB---- فاز موتور B

MC---- موتور فاز C

GND---- DC-

VCC---- DC +

نمودار سیم کشی

3. اگر برد رانندگان بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به رانندگی غیر عادی شود و این امر بر استفاده عادی تأثیر می گذارد.

4. فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 3.96 میلی متر

5- به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.

طراحی بعدی

یادداشت های برنامه:

1. تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد برد راننده طبق آنچه مشخص شده است فراتر نمی رود.

2. این برد درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز مستقیم نیست.اگر اثر رانندگی خوب نباشد (مانند شروع حرکت تند ، معکوس کردن ، جریان کار noload موتور خیلی بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی (برای نحوه انجام تنظیمات به پیوست مراجعه کنید)

3. صفحه JYQD_V8.3Bdriver تخته ای بدون محفظه و هیت سینک است.اگر قدرت موتور زیر 60 وات ، نیازی به اضافه کردن هیت سینک نیست ، فقط باید از تهویه طبیعی و عایق کاری خوب اطمینان حاصل شود.اگر قدرت موتور بیش از 60 وات باشد ، باید مانند نمودار زیر هیت سینک را اضافه کند.

4. لطفا توجه داشته باشید که برد درایور JYQD_V8.3B فاقد هرگونه حفاظت اتصال ضد معکوس است ، اگر اتصال قطب معکوس شود ، برای همیشه به صفحه راننده آسیب می رساند.

5- پورت خروجی 5 ولت در صفحه راننده اتصال دستگاه خارجی را ممنوع می کند.این فقط برای پتانسیومتر و سوئیچ برد برای تنظیم سرعت و برگشت کاربرد دارد.

6. ترمینال "M" در صفحه درایور JYQD_V8.3B سیگنال خروجی پالس دور موتور (خروجی فشار کشش) است و حداکثر جریان خروجی کمتر از 5 میلی آمپر است.

برنامه های کاربردی:

کنترل پنکه بدون برس ،

کنترل کننده پمپ آب بدون برس ،

کنترل کننده ابزار الکتریک ،

راننده کنترل کننده دمنده هوا ،

راننده موتور بدون سنسور
