پمپ آب 24 ولت BLDC برای دستگاه لیزر منظره آبیاری

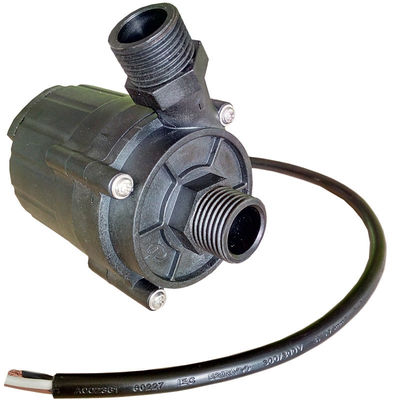

پمپ آب سانتریفوژ 24V DC DKB60 بدون موتور ، موتور بدون برس با کنترل داخلی

پمپ آب صنعتی بدون برس برس سری DKB60

تقویت / گردش / فرکانس متغیر / کم صدا / گریز از مرکز کنترل پمپ / PWM

برنامه ها

ویژگی ها
پمپ گریز از مرکز
transmission انتقال نیروی مغناطیسی (ساختار پمپ محافظ)
motor راندمان بالا موتور DC بدون برس ، مصرف کم انرژی ، راندمان بالا ، عمر طولانی
◆ با دمای عملیاتی طیف گسترده ای
◆ PWM کنترل سرعت سیگنال
◆ با کنترل جریان مداوم
protection محافظت از قطبیت معکوس (اختیاری)
protection حفاظت از خشک شدن (اختیاری)
◆ بیش از ولتاژ ، بیش از حفاظت جریان
◆ اضافه بار ، بیش از حد محافظت از دما

description توضیحات فنی (قطعات در تماس با مایع)
محفظه سر پمپ: PPS + GF
پروانه: PPS + GF
حفره سپر: PPS + GF
آستین شافت: مواد کامپوزیت رزین کربن / آستین سرامیکی
شافت: محور سرامیک / شافت فولاد ضد زنگ
حلقه مهر و موم: EPDM

device دستگاه رانندگی (از جمله موتور)
الکترومغناطیس رانندگی: قالب گیری مغناطیسی پلاستیک
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور بدون برس
قاب سیم موتور: PPA + GF (مشکی)
محفظه پمپ: PPS + GF (مقاومت در برابر اشعه ماورا بنفش)
براکت: فولاد ضد زنگ SUS 304
حلقه براکت: فولاد ضد زنگ 304 US + حلقه لاستیکی میرایی
ضد آب بر اساس درجه بندی IP65 (en60529)
سیم کشی: 3 اتصال / اتصال ضد آب اختیاری است
قطر نازل: 20.5 میلی متر (قطر داخلی: 14.5 میلی متر)

■ مشخصات مدل

DKB60-24G 24 ولت


inst دستورالعمل نصب
پمپ های سری DKB60 پمپ های گریز از مرکز هستند که نیاز به پر کردن دارند
پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ را از قبل پر می کند.

1: پمپ نباید خشک باشد ، حتی اگر بتواند به مدت 30 ثانیه خشک شود (پس از 30 ثانیه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین باعث افزایش سایش در شافت و آستین شافت می شود.

2: اگر از ورودی پمپ شلنگ با قطر کوچکتر استفاده می کنید ، از لوله رزوه دار با قطر توصیه شده استفاده کنید ، به دلیل فشار منفی پمپ ، هوای خارج از طریق خط لوله به پمپ وارد می شود ، عملکرد پمپ تخریب می شود و همچنین حباب های هوا به پمپ آسیب می رسانند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد ​​(پیکان روی درگاه خروجی را ببینید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالای پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا در 20 سانتی متر بدون آرنج باشد) تا هوا به راحتی تخلیه شود ، از لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.

شکل 1 شکل 2 شکل 3

paramet پارامتر دما
دمای مایع متوسط: -25 ℃ تا + 105 ℃ (-13 درجه فارنهایت تا + 221 درجه فارنهایت)
دمای محیط کار: -10 ℃ تا + 100 (14 درجه فارنهایت تا + 212 درجه فارنهایت)
دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت)
(تا 100 ، اما عمر مفید را کاهش می دهد)

pressure فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 36 (86 درجه فارنهایت) دمای محیط است.

range دامنه ولتاژ
پمپ آب 24 ولت دارای محدوده قابل استفاده 18 ولت - 30 ولت
اگرچه موتور می تواند در دامنه وسیعی از ولتاژ و دما مورد استفاده قرار گیرد ، اما ولتاژ و دما بیش از حد یا خیلی پایین بر عمر مفید موتور تأثیر می گذارد ، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.

مایع متوسط: آب خالص ، مخلوط مایع (آب با کمتر از 60٪ گلیکول)

■ شرح سیم کشی
طول استاندارد سیم: 40 سانتی متر (سیم را نکشید)

سیاه: DC -
خاکستری: PWM
قهوه ای: DC +

■ شرح PWM

سه راه برای تنظیم سرعت

ولتاژ آنالوگ 1: 0-5V
2: نسبت چرخه کار PWM 0٪ -100٪ (نمودار زیر)
3: فرکانس ورودی PWM (1K-10K هرتز)

همه داده ها برای مشتری قابل تنظیم هستند

structure ساختار پمپ

service خدمات سفارشی سازی:
1: قطعات پمپ با توجه به نیازهای خاص مشتری قابل تنظیم است
2: پارامترهای عملکرد پمپ ها با توجه به نیاز مشتری قابل تنظیم هستند
3: لوازم جانبی اختیاری پمپ قابل تنظیم با توجه به نیاز مشتری
4: برنامه مدار ویژه قابل تنظیم با توجه به نیاز مشتری
5: محفظه بیرونی با توجه به نیاز مشتری قابل تنظیم است

■ نمودار منحنی

pump ابعاد کلی پمپ آب

dimensions ابعاد کلی پمپ آب (اتصال شلنگ خاردار)
