جزئیات محصول:
|
| نوع سیم پیچ: | ستاره | شفت تمام شود: | 0.025 میلی متر |
|---|---|---|---|
| بازی شعاعی: | 0.02 میلی متر @ 450 گرم | بازی پایان: | 0.08mm@450g |
| حداکثر نیروی شعاعی: | 15N @ 10 mm از فلنج | حداکثر نیروی محوری: | 10N |
| کلاس عایق: | کلاس B | قدرت دی الکتریک: | 500VDC به مدت یک دقیقه |
| مقاومت عایق: | 100MΩ حداقل. ، 500VDC | ||
| برجسته: | nema 17 bldc,nema 17 dc brushless motor,nema 17 bldc motor |
||

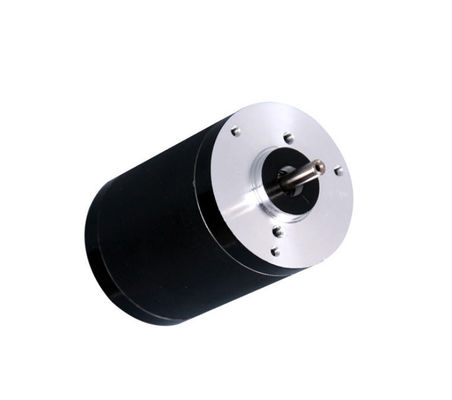

موتور بدون جاروبک فلنج دور 42 میلی متر ، موتورهای بدون جاروبک بدون موتور برای فیلتر هوای ماشین مهندسی
موتور بدون جاروبک دور گرد 42 میلی متری
امکانات:
چگالی توان بالا ، استاندارد NEMA17 ، ساختار چفت و بست
◆ مشخصات عمومی
| نوع سیم پیچ | ستاره | |
| زاویه اثر هال | زاویه الکتریکی 120 درجه | |
| شفت تمام شود | 0.025 میلی متر | |
| شعاعی بازی | 0.02 میلی متر @ 450 گرم | |
| پایان بازی | 0.08 میلی متر @ 450 گرم | |
| حداکثرنیروی شعاعی | 15N @ 10 میلی متر از فلنج | |
| حداکثرنیروی محوری | 10N | |
| کلاس عایق | کلاس B | |
| قدرت دی الکتریک | 500VDC به مدت یک دقیقه | |
| مقاومت عایق | 100MΩ حداقل. ، 500VDC | |
اتصال برق
| شماره سرب | رنگ سرب | سنج سرب | تابع | شرح |
| 1 | آبی | UL1007 26AWG | Vcc | ولتاژ تغذیه سنسورهای سالن |
| 2 | زرد | سالن A | ||
| 3 | رنگ قهوه ای | سالن B | ||
| 4 | قرمز | سالن C | ||
| 5 | سبز | GND | زمین برای سنسورهای سالن | |
| 6 | قرمز | UL1007 22AWG | فاز U | |
| 7 | رنگ قهوه ای | فاز V | ||
| 8 | سیاه | فاز W |
◆ مشخصات برق
| مدل | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| تعداد قطب ها | 8 | 8 | 8 | 8 | ||||
| تعداد فاز | 3 | 3 | 3 | 3 | ||||
| ولتاژ نامی VDC | 24 | 36 | 24 | 24 | ||||
| سرعت RPM با سرعت | 3500 | 4000 | 4000 | 6300 | ||||
| گشتاور مداوم اصطبل mN.m | 21.6 | 96 | 180 | 138 | ||||
| گشتاور امتیاز mN.m | 18 | 80 | 150 | 115 | ||||
| توان نامی W | 6.5 | 32 | 62 | 76 | ||||
| حداکثر گشتاور mN.m | 60 | 240 | 450 | 500 | ||||
| جریان اوج A | 1.5 | 5 | 7.5 | 10 | ||||
| مقاومت خط به خط اهم | 9.8 | 1.6 | 0.71 | 0.325 | ||||
| اندوکتانس خط به خط mH | 7.5 | 94/1 | 0.86 | 0.36 | ||||
| ثابت گشتاور mNm / A | 48.7 | 38.5 | 38.6 | 28.7 | ||||
| اینرسی روتور g.cm2 | 24 | 48 | 84 | 94 | ||||
| طول بدن میلی متر | 30 | 60 | 85 | 93 | ||||
| کیلوگرم جرم | 0.25 | 0.4 | 0.7 | 0.8 | ||||
◆ابعاد:
کاربرد:
صنعت خودرو: مهندسی فیلتر هوا ماشین
صنعت لوازم خانگی: سشوار
صنعت اتوماسیون صنعتی: قطعات الکترونیکی ، درب های اتوماتیک
صنعت پزشکی: آنالیز کننده بیوشیمیایی ، آنالایزر خون ، سانتریفیوژ
صنعت ابزار علمی: ردیاب گاز معدن ، ابزارهای تحلیلی با کیفیت ذغال سنگ ، ردیاب محیط ، دستگاه های تعبیه شده در رایانه دقیق
سایر موارد: صنعت اصلاح نوری و غیره
