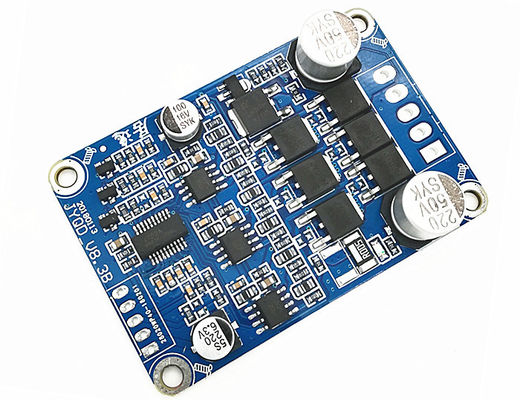

24VDC 3 Phase Brushless Sensorless Motor Driver Board

24VDC 3 Phase Brushless Sensorless Motor Driver Board

مقدار تولیدی: 1 ست
قیمت: قابل مذاکره
بسته بندی استاندارد: کیسه PE + کارتن
دوره تحویل: 5-10 روز
روش پرداخت: T / T ، L / C ، پی پال
ظرفیت تامین: 1000ets / day
اطلاعات دقیق
محل منبع
چین
نام تجاری
JUYI
شماره مدل
JYQD-V8.3B-24V
ولتاژ کاری:
24 ولت DC
موتور درایو:
150W
کاربرد:
موتور BLDC بدون سنسور
تنظیم سرعت ولتاژ آنالوگ:
0-5 ولت
رنگ:
آبی
دما.:
-20 - 85
برجسته کردن:

برد درایور موتور بدون سنسور

,

برد راننده موتور 24VDC

,

صفحه کنترل کننده موتور بدون جاروبک 3 فاز

توضیحات محصول
PWM 100 to 20KHZ 24VDc 3 Phase Brushless Motor sensor Driver Controller Circuit Board forدمنده میکرونل.

بررسی اجمالی
جزئیات سریع
محل مبدا:
جیانگ سو ، چین
نام تجاری:
JUYI
شماره مدل:
JYQD-V8.3B

بسته بندی و تحویل

واحدهای فروش:
یک مورد
اندازه بسته تک:
10X8X5 سانتی متر
وزن ناخالص منفرد:
0.080 کیلوگرم
زمان بین شروع و اتمام فرآیند تولید:
مقدار (قطعه) 1 - 1000 > 1000
Estزمان (روزها) 15 مذاکره شود

توضیحات محصول

JYQD-V8.3B دارای صفحه بسیار کم حجم راننده موتور BLDC با عملکردهای استاندارد لازم ، قیمت مطلوب و عملکرد قابل اعتماد آن برای کاربردهای صنعتی و تجاری قابل رقابت است.

تقریباً به مدت 8 سال به طور گسترده توسط مشتریان سراسر جهان اعمال می شود طراحی بالغ و پایدار برای بسیاری از برنامه ها شایسته است.
24VDC 3 Phase Brushless Sensorless Motor Driver Board 0
مدل شماره
JYQD-V8.3B
دمای عملیاتی
-20—85
ولتاژ ورودی
12-36VDC
حداکثر کار فعلی
7A
تنظیم سرعت PWM
فرکانس PWM: 1K-10KHz ، 0-100
تنظیم سرعت آنالوگ ولتاژ
0-5 ولت
24VDC 3 Phase Brushless Sensorless Motor Driver Board 1
24VDC 3 Phase Brushless Sensorless Motor Driver Board 2
24VDC 3 Phase Brushless Sensorless Motor Driver Board 3
دستورالعمل های برنامه

1: تأیید کنید که پارامترهای ولتاژ و قدرت موتور از حد مجاز مشخص نشده است.

2:این صفحه درایور برای موتور 3 فاز بدون حسگر برس استفاده می شود ، اما مناسب همه موتورهای بدون حسگر برس 3 فاز به طور مستقیم نیست.اگر اثر رانندگی خوب نیست (مانند شروع حرکت تند و سریع ، معکوس کردن ، جریان کار noload موتور بیش از حد بزرگ است ، سرعت ثابت نیست ، کارایی پایین است و نمی تواند با بار راه اندازی شود.) مشتریان می توانند تنظیم کنند مقاومت و ظرفیت برد راننده با توجه به شرایط واقعی برای دستیابی به بهترین اثر رانندگی (برای راهنمایی با ما تماس بگیرید)
  •

3: JYQD-V8.3B صفحه راننده بدون محفظه و هیت سینک است ، می تواند موتور BLDC را بدون هیچگونه هیت سینک زیر 100 وات رانندگی کند ، اما به تهویه طبیعی نیاز دارد.
4: پین "5 ولت" روی صفحه درایور برای اتصال به تجهیزات برق خارجی ممنوع است. این فقط مناسب پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت ، معکوس کردن و تغییر حالت سینگل است.

5: لطفا توجه داشته باشید که برد درایور JYQD-V8.3B فاقد هرگونه محافظت از اتصال ضد معکوس است ، در صورت قطع اتصال قطبیت ، به طور دائمی به صفحه راننده آسیب می رساند.


24VDC 3 Phase Brushless Sensorless Motor Driver Board 4
24VDC 3 Phase Brushless Sensorless Motor Driver Board 5
شرح سیم کشی

1 کنتراستبندر ol

5 ولت - ولتاژ خروجی داخلی برد درایور ، برای پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و عملکرد معکوس
Z / F -پورت های کنترل جهت چرخش.اتصال "5V" سطح بالا جهت جلو است ، اتصال به GND جهت معکوس است.
VR- پورت کنترل سرعت.ولتاژ آنالوگ تنظیم سرعت خطی 0.1 ولت -5 ولت ، مقاومت ورودی 20 کیلو اهم است ، با اتصال برقرار کنیدGND هنگام ورود تنظیم سرعت PWM ، فرکانس PWM: 1K-10KHz ؛چرخه وظیفه 0-100٪
م-خروجی سیگنال پالس سرعت
GND- برای کنترل داخلی درایور استفاده می شود

2. پورت برق
کارشناسی ارشد ---- فاز موتور A
MB ---- فاز موتور B
MC---- موتور فاز C


GND---- DC-

VCC---- DC +


3: سخنان
1.اگر برد راننده بیش از 50 سانتی متر از موتور فاصله دارد از سیم های محافظ استفاده کنید ، در غیر این صورت ممکن است منجر به a شودرانندگی غیر عادی ، بر استفاده عادی تأثیر می گذارد.
2 فاصله پورت کنترل: 2.54 میلی متر ، فاصله پورت قدرت: 3.96 میلی متر
3 به عایق بندی بین راننده MOSFET و هیت سینک یا صفحه نصب توجه کنید.


ابعاد کلی

اندازه تخته قابل تنظیم برای درخواست های شما
24VDC 3 Phase Brushless Sensorless Motor Driver Board 6


در صورت نیاز به پشتیبانی فنی لطفا با ما تماس بگیرید.

سرویس OEM ، ODM در دسترس هستند!
