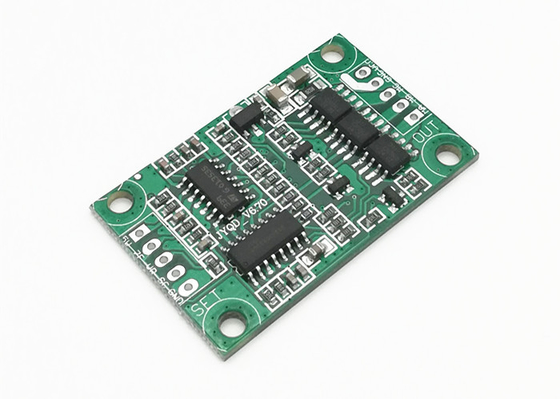

برد درایور 12V/24V DC BLDC با تنظیم سرعت فرکانس PWM 1-20KHz

برد درایور 12V/24V DC BLDC با فرکانس PWM 1-20KHz تنظیم سرعت ولتاژ آنالوگ

توضیحات محصول:

مابرد درایور DC Brushless، همچنین به عنوان شناخته شده استبرد درایور بدون براش جریان مستقیمیابرد درایور بدون جاروبک موتور DC، یک برد درایور BLDC (موتور DC بدون جاروبک) با کارایی بالا است.این برای ارائه عملکرد و قابلیت اطمینان عالی برای کاربردهای موتور بدون جاروبک DC طراحی شده است.این برد به طیف گسترده ای از ویژگی ها، از جمله محدوده دمای کاری 20- ~ 85 درجه سانتیگراد، حالت کنترل سرعت PWM/Voltage، محدوده کنترل سرعت 0-100٪ و رنگ سبز مجهز شده است.این برد برای هر برنامه ای که نیاز به کنترل دقیق و عملکرد قابل اعتماد موتور براشلس DC دارد، انتخابی عالی است.

امکانات:

• نام محصول:برد درایور BLDC
• فرکانس PWM:1-20 کیلوهرتز
• خروجی سیگنال پالس سرعت:آره
• ولتاژ بهره برداری:12V/24V DC
• حداکثر جریان:3A
• نمونه محصول:JYQD-V6.7
• تخصص:DC Brushless Driver Board, DC Motor Brushless Driver Board

پارامترهای فنی:

برنامه های کاربردی:

برد درایور بدون جاروبک جریان مستقیم JUYI JYQD-V6.7 یک برد درایور DC قابل اعتماد و قدرتمند است که برای کنترل سرعت و جهت موتورهای DC بدون جاروبک طراحی شده است.دارای حالت کنترل سرعت PWM و ولتاژ، ولتاژ ورودی 12V/24V DC، خروجی سیگنال پالس سرعت و ولتاژ کاری 12V/24V DC.برای کاربردهایی که نیاز به کنترل دقیق سرعت و جهت موتور دارند، مانند روباتیک، اتوماسیون و اتوماسیون صنعتی، ایده آل است.

این برد درایور BLDC برای طیف وسیعی از کاربردها از جمله بازوهای رباتیک، محرک های خطی، چاپگرهای سه بعدی و خطوط تولید خودکار مناسب است.این موتور به گونه ای طراحی شده است که کارایی بالایی داشته باشد و کنترل دقیق و روان سرعت و جهت موتور را فراهم می کند.این برد همچنین دارای ویژگی های ایمنی داخلی است، از جمله حفاظت در برابر ولتاژ، حفاظت در برابر اتصال کوتاه و حفاظت جریان بیش از حد.

ترسیم ابعاد:

نمودار پیچ خوردگی:

1. پورت کنترل

5 ولت -----ولتاژ خروجی داخلی برد درایور

SC ---- پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت.

Z/F---- پورت های کنترل جهت چرخشی.اتصال "5V" سطح بالا یا عدم اتصال جهت رو به جلو، اتصال 0 ولت در سطح پایین یا اتصال به GND جهت معکوس است.

VR ---- پورت کنترل سرعت.تنظیم سرعت خطی ولتاژ آنالوگ 0.1 ولت -5 ولت، مقاومت ورودی 20 کیلو اهم است، هنگام تنظیم سرعت PWM ورودی، با GND وصل شوید، فرکانس PWM: 1-20KHZ.چرخه کاری 0-100٪

GND - برای کنترل داخلی برد Drive استفاده می شود

2. پورت برق

MA ----موتور فاز A

مگابایت ---- موتور فاز B

MC---- موتور فاز C

GND----DC-

VCC----DC +

3. اگر فاصله برد درایور با موتور بیش از 50 سانتی متر باشد، از سیم های محافظ استفاده کنید، در غیر این صورت ممکن است منجر به رانندگی غیرعادی شود و بر استفاده عادی تأثیر بگذارد.

4. فاصله پورت کنترل: 2.54 میلی متر، فاصله پورت برق: 3.96 میلی متر

5. به عایق بین ماسفت درایور و هیت سینک یا صفحه نصب توجه کنید.
