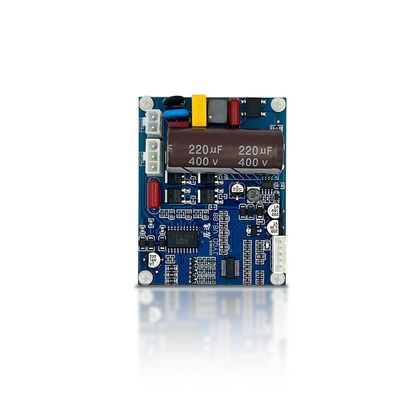

کنترل‌کننده موتور BLDC مدل JYQD-V8.8B، 100 وات، ورودی 110 ولت-220 ولت AC

مقدار تولیدی:	1
قیمت:	$16.90-17.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

جیانگسو ، چین

نام تجاری

Bextremeshell

شماره مدل

JYQD-V8.8B

شماره مدل:

JYQD-v8.8

-20--85

ولتاژ عملیاتی:

90-265 ولت متناوب

حداکثر جریان:

جریان کار مداوم:

فرکانس PWM:

1-20 کیلوهرتز

چرخه وظیفه PWM:

0-100 ٪

دامنه ولتاژ آنالوگ:

0-5 ولت

قدرت خروجی:

100 وات

مقاومت ورودی:

20K Ohm

خروجی پالس سرعت:

سیگنال نبض 5 ولت

حداکثر جریان خروجی:

5 میلی آمپر

ضخامت مس:

1 اونس

مراحل موتوری:

3-فاز

نوع موتور:

DC بدون حسگر بدون برس

برجسته کردن:

کنترل‌کننده موتور BLDC 100 وات,برد درایور BLDC 110 ولت-220 ولت,کنترلر موتور با گارانتی

BLDC driver board 110V-220V

motor controller with warranty

توضیحات محصول

کنترل‌کننده موتور اصلی JYQD-V8.8B

ورودی AC110V-220V، خروجی 100 وات برای موتور BLDC بدون سنسور

مشخصات محصول

ویژگی	مقدار
نوع	برد کنترلر
نوع تامین کننده	عمومی
ضخامت مس	1 اونس
کاربرد عملکردی	حفاظت از مدار

بررسی اجمالی محصول

کنترل‌کننده موتور BLDC با ورودی ولتاژ بالا اصلی JYQD-V8.8B با ورودی 110V-220VAC و خروجی پیوسته 100 وات برای موتورهای DC بدون جاروبک 3 فاز.

پارامترهای فنی

(برای موتور DC بدون جاروبک بدون سنسور)

شماره مدل: JYQD-V8.8
دمای عملیاتی: 20- درجه سانتیگراد تا 85 درجه سانتیگراد
ولتاژ عملیاتی: 90-265 ولت AC
حداکثر جریان: 1 آمپر
جریان کار مداوم: 0.5 آمپر
کنترل سرعت PWM: فرکانس PWM 1-20 کیلوهرتز؛ چرخه وظیفه 0-100٪
تنظیم سرعت ولتاژ آنالوگ: 0-5 ولت
محافظت از ولتاژ بیش از حد/ولتاژ کم: بله
خروجی سیگنال پالس سرعت: بله

نمودار سیم کشی

پورت کنترل

5 ولت - ولتاژ خروجی داخلی برد درایور
M - پورت خروجی سیگنال پالس سرعت موتور، سیگنال پالس 5 ولت
Z/F - پورت های کنترل جهت چرخش. برای جهت رو به جلو، سطح بالا "5V" را وصل کنید یا هیچ اتصالی برقرار نکنید، برای جهت معکوس، سطح پایین 0 ولت یا GND را وصل کنید
VR - پورت کنترل سرعت. تنظیم سرعت خطی ولتاژ آنالوگ 0.1 ولت - 5 ولت (مقاومت ورودی 20 کیلو اهم). هنگام استفاده از تنظیم سرعت PWM به GND متصل شوید
GND - برای کنترل داخلی برد درایو استفاده می شود

پورت برق

U/MA - فاز A موتور
V/MB - فاز B موتور
W/MC - فاز C موتور
AC - L
AC - N

یادداشت های مهم:

اگر برد درایور بیش از 50 سانتی متر از موتور فاصله دارد، از سیم های محافظ استفاده کنید
این برد درایور ورودی AC را می توان برای برنامه ها داخلی کرد
اطمینان حاصل کنید که عایق مناسب بین MOSFET درایور و هیت سینک/صفحه نصب وجود دارد

دستورالعمل های کاربردی

تأیید کنید که ولتاژ موتور و پارامترهای توان از مشخصات برد درایور تجاوز نمی کنند
برای موتورهای بدون جاروبک بدون سنسور 3 فاز طراحی شده است، اما ممکن است برای عملکرد بهینه نیاز به تنظیم داشته باشد
برد بدون محفظه یا هیت سینک ارائه می شود. برای موتورهای >60 وات، هیت سینک مورد نیاز است
پورت خروجی 5 ولت فقط برای پتانسیومتر و سوئیچ خارجی برد است
ترمینال "M" سیگنال خروجی پالس سرعت موتور (خروجی push-pull، حداکثر 5 میلی آمپر) را فراهم می کند

ابعاد
