JYQD-V7.3E2 BLDC راننده موتور 12-36VDC 15A کنترل PWM

محصولات

پمپ های سفارشی

با ما تماس بگیرید

amigodeng@czowo.com

+86-18994777701

حالا تماس بگیرید

JYQD-V7.3E2 BLDC راننده موتور 12-36VDC 15A کنترل PWM

مقدار تولیدی:	1
قیمت:	$7.90-9.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

جیانگسو ، چین

نام تجاری

Bextremeshell

شماره مدل

JYQD-V7.3E2

ولتاژ ورودی:

12-36Vdc

قدرت دارای امتیاز:

حداکثر قدرت:

حداکثر جریان:

الگوریتم کنترل:

موج مربعی

ابعاد:

63mm x 42.5mm x 20mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

دمای کار:

-10℃ تا 60℃

فرکانس PWM:

1K-20KHz

چرخه وظیفه PWM:

0-100 ٪

دامنه PWM:

5 ولت

فاصله بندر کنترل:

2.54 میلی متر

فاصله بندر برق:

3.96 میلی متر

زاویه سالن:

120 درجه

برجسته کردن:

کنترل PWM درایور موتور BLDC 15A,برد درایور BLDC

ولتاژ 12-36 ولت DC,درایور موتور با کنترل PWM

motor driver with PWM control

توضیحات محصول

راننده موتور JYQD-V7.3E2 BLDC

ورودی 12-36VDC، جریان کاری 15A برای موتور BLDC سنسور هال با کنترل PWM

ویژگی های محصول

نوع لوازم جانبی	راننده موتور
برای استفاده با محصولات مرتبط	موتور BLDC

پارامترهای اصلی راننده موتور BLDC

شماره مدل:JYQD-V7.3E2

قدرت ورودی:12-36VDC

قدرت نامی:۳۵۰ وات

مناسب بودن:موتور سنسور هال

حداکثر قدرت:500 وات

حداکثر جریان:15A

حفاظت:جریان بیش از حد، مدار کوتاه، بیش از حد ولتاژ، زیر ولتاژ، روتور قفل شده، بیش از حد گرم شدن

الگوریتم های کنترل:موج مربع

ابعاد:۶۳ میلی متر × ۴۲٫۵ میلی متر × ۲۰ میلی متر

کنترل سرعت:PWM/0-5V

خروجی سیگنال بازخورد سرعت:آره

دمای کار:-10°C-60°C

برنامه های کاربردی درایور موتور BLDC

JYQD-V7.3E2 BLDC موتور درایور بورد یک درایور بورد بدون برس جریان مستقیم طراحی شده برای کنترل موتورهای بدون برس DC و ارائه محدوده تنظیم سرعت دقیق از 0 تا 100٪ است.الگوریتم های کنترل این محصول بر اساس موج مربع است که ثبات و دقت آن را افزایش می دهد.

این صفحه راننده برای طیف گسترده ای از کاربردهای مختلف مناسب است، از جمله:

اسکیت بورد الکتریکی
اسکوتر برقی
صندلی چرخدار الکتریکی
هوربورد
هواپیماهای بدون سرنشین
تک دوچرخه برقی
موتورسیکلت برقی
گورت برقی
ماشین RC
ربات صنعتی
کمربند حمل و نقل لجستیکی
تجهیزات اتوماسیون
ماشین های CNC
ماشین های چمن زنی خودران
الکترونیک مصرفی
لوازم خانگی
تجهیزات صنعتی

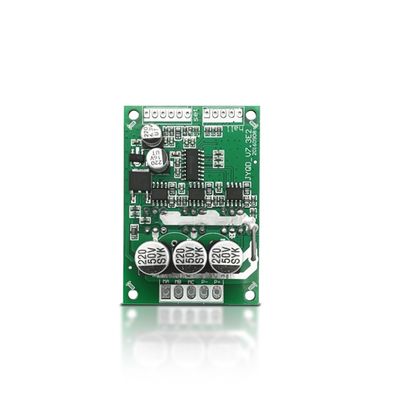

ظاهر راننده موتور BLDC

دستورالعمل های استفاده

تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده مشخص شده فراتر نمی روند.
قابل استفاده برای موتورهای DC بدون برس Hall با Hall در 120 °.شما ممکن است نیاز به تنظیم دنباله خط هال و یا موتور سه فاز دنباله خط با توجه به وضعیت واقعی برای دستیابی به بهترین اثر رانندگی.
JYQD-V7.3E2 یک صفحه راننده بدون خانه و بخاری است. می تواند موتورهای زیر 100 وات را بدون هیچ بخاری هدایت کند، اما نیاز به تهویه طبیعی دارد.
پورت خروجی 5 ولت روی صفحه درایو برای اتصال تجهیزات قدرت خارجی ممنوع است. این فقط برای پتانسیومتر خارجی یا سوئیچ تنظیم سرعت قابل استفاده است.حرکت و فعال کردن عملیات.

سیم کشی راننده موتور BLDC

1. پورت کنترل

5 ولت- ولتاژ خروجی داخلی هیئت مدیره، پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت و کار عقب
Z/F- پورت های کنترل جهت چرخش
VRپورت کنترل سرعت ولتاژ آنالوگ تنظیم سرعت خطی 0.1V-5V
EL-کنترل بندر رو فعال کن
سیگنال- خروجی سیگنال پالس سرعت
GND- برای کنترل داخلی هیئت مدیره استفاده می شود

2. پورت برق

م.ا.- مرحله موتور A
MB- مرحله موتور B
MC- مرحله موتور C
...- دی سی -
P+- دي سي +

3. پورت سنسور هال

آره- سالن "آ"
Hb- تالار ب
Hc- تالار ج
GND- GND
5 ولت- خروجی 5 ولت

4. استفاده از سیم های محافظ اگر هیئت مدیره راننده بیش از 50 سانتی متر از موتور فاصله دارد.

5فاصله پورت کنترل: 2.54mm، فاصله پورت قدرت: 3.96mm

6توجه به عایق بین راننده MOSFET و حرارتی یا صفحه نصب.

اندازه راننده موتور BLDC

تکنیک تولید

اطلاعات بسته بندی

راننده موتور BLDC به خوبی در یک کیسه ضد ایستاتیک بسته بندی شده است.

سوالات عمومی

1زمان عرضه چقدر است؟
نمونه: در 5 روز
سفارش انبوه: در 2-3 هفته

2: MOQ چقدر است؟
1 مجموعه برای تمام محصولات سری

3: ضمانت راننده موتور BLDC چیست؟
12 ماه از تاریخ تحویل

4: پشتیبانی فنی چطوره؟
ما خدمات 1-1 و پشتیبانی فنی را ارائه می دهیم
