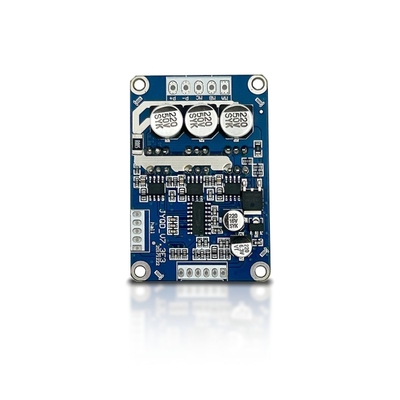

درایور موتور BLDC مدل JYQD-V7.3E3، ولتاژ 12-36 ولت DC، توان 500 وات، کنترل PWM

مقدار تولیدی:	1
قیمت:	$7.90-9.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

جیانگسو ، چین

نام تجاری

Bextremeshell

شماره مدل

JYQD-V7.3E3

ولتاژ ورودی:

12-36Vdc

قدرت دارای امتیاز:

حداکثر قدرت:

حداکثر جریان:

الگوریتم کنترل:

موج مربعی

ابعاد:

63mm x 42.5mm x 20mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

دمای کار:

-10℃ تا 60℃

فرکانس PWM:

1K-20KHz

چرخه وظیفه PWM:

0-100 ٪

دامنه PWM:

5 ولت

فاصله بندر کنترل:

2.54 میلی متر

فاصله بندر برق:

3.96 میلی متر

نوع موتور:

موتور سنسور سالن

برجسته کردن:

درایور موتور BLDC با توان 500 وات و PWM,برد درایور BLDC

ولتاژ 12-36 ولت DC,درایور موتور با کنترل PWM

motor driver with PWM control

توضیحات محصول

راننده موتور JYQD-V7.3E3 BLDC

ورودی 12-36VDC، حداکثر قدرت 500W، با کنترل PWM، سازگار با Arduino

مشخصات محصول

ویژگی	ارزش
نوع لوازم جانبی	راننده موتور
استفاده	موتور
محصولات سازگار	موتور BLDC

ویژگی های کلیدی

شماره مدل:JYQD-V7.3E3
قدرت ورودی:12-36VDC
قدرت نامی:۳۵۰ وات
مکس پاور:500 وات
حداکثر جریان:15A
حفاظت:جریان بیش از حد، مدار کوتاه، بیش از حد ولتاژ، زیر ولتاژ، روتور قفل شده، بیش از حد گرم شدن
الگوریتم های کنترل:موج مربع
ابعاد:63mm × 42.5mm × 20mm
کنترل سرعت:PWM/0-5V
سرعت بازخورد:خروجی سیگنال در دسترس
دمای کار:-10°C تا 60°C

درخواست ها

هیئت راننده موتور JYQD-V7.3E3 BLDC برای تنظیم دقیق سرعت موتورهای بدون برس DC از 0 تا 100٪ طراحی شده است.الگوریتم کنترل موج مربع آن ثبات و دقت را برای کاربردهای مختلف تضمین می کند:

استفاده های رایج:

اسکیت بورد و اسکوترهای الکتریکی
صندلی های چرخدار و هوربوردهای الکتریکی
هواپیماهای بدون سرنشین و وسایل نقلیه RC
دوچرخه های تک چرخ و موتورسیکلت های الکتریکی
ربات های صنعتی و تجهیزات اتوماسیون
ماشین آلات CNC و سیستم های حمل و نقل
ماشین های چمن زنی خودران
لوازم الکترونیکی مصرفی و لوازم خانگی

تصاویر محصول

دستورالعمل نصب

اطمینان حاصل کنید که ولتاژ موتور و پارامترهای قدرت در محدوده مشخص شده هستند
سازگار با موتورهای DC بدون برس 120 درجه هال (ممکن است نیاز به تنظیم توالی خط هال باشد)
برای موتورهای کمتر از 100 ولت هیچ حرارتی مورد نیاز نیست (هواپردازی مناسب را تضمین کنید)
پورت خروجی 5 ولت فقط برای تنظیم سرعت است - تجهیزات برق خارجی را متصل نکنید

نمودار سیم کشی

اطلاعات اتصال:

پورت های کنترل:5V، Z/F (راه) ، VR (سرعت) ، EL (فعال) ، Signal (feedback) ، GND
پورت های برق:MA، MB، MC (مرحله های موتور) ، P +، P- (قدرت DC)
پورت های حسگر هال:ها، اچ بی، اچ سی، جی ان دی، ۵ ولت
استفاده از سیم های محافظ برای فاصله بیش از 50 سانتی متر بین راننده و موتور
فاصله پورت کنترل: 2.54mm; فاصله پورت قدرت: 3.96mm
اطمینان از عایق مناسب بین راننده MOSFET و حرارتی سینک / صفحه نصب

ابعاد

فرآیند تولید

بسته بندی

هر راننده موتور BLDC به طور ایمن در یک کیسه ضد ایستاتیک بسته بندی شده است.

پرسش های مکرر

زمان تحویل:نمونه ها در 5 روز؛ سفارشات انبوه در 2-3 هفته
مقدار تولید:1 مجموعه برای تمام محصولات سری
گارانتی:12 ماه از تاریخ تحویل
پشتیبانی فنی:خدمات اختصاصی 1 به 1 در دسترس است
