JYQD-YL02D 12-36VDC کنترلگر موتور BLDC 400W خروجی دوگانه

مقدار تولیدی:	1
قیمت:	$16.92-17.91

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

ورودی برق:

12-36Vdc

قدرت دارای امتیاز:

400W*2

حداکثر قدرت:

540W*2

حداکثر جریان:

15a*2

الگوریتم های کنترل:

موج مربعی

ابعاد:

100mmx59mmx20mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

بله

دم:

-20 ℃-85

نوع موتور:

موتور سنسور سالن

فرکانس PWM:

1kHz-10kHz

ولتاژ ترمز:

خطی 0-5 ولت

5 ولت خارجی:

≤300mA

کنترل رو به جلو/معکوس:

5 ولت بالا/0 ولت کم

عملکردهای محافظتی:

جریان بیش از حد ، مدار کوتاه ، بیش از ولتاژ ، تحت ولتاژ ، روتور قفل شده ، گرمای بیش از حد

برجسته کردن:

کنترل کننده موتور BLDC 12-36VDC,کنترل کننده موتور دو خروجی 400 وات,صفحه راننده BLDC با گارانتی

400W dual output motor controller

BLDC driver board with warranty

توضیحات محصول

کنترل‌کننده موتور دوگانه JYQD-YL02D 12-36VDC اصلی

درایور موتور BLDC با عملکرد بالا برای ویلچرها، اسکیت‌بردهای برقی و وسایل نقلیه برقی کوچک مختلف.

مشخصات کلیدی

شماره مدل: JYQD-YL02D(99F2)
ورودی برق: 12-36VDC
توان نامی: 400W*2
حداکثر توان: 540W*2
حداکثر جریان: 15A*2
مناسب بودن: موتور سنسور Hall
الگوریتم‌های کنترل: موج مربعی
ابعاد: 100mm x 59mm x 20mm
کنترل سرعت: PWM/0-5V
خروجی سیگنال بازخورد سرعت: بله
دمای کار: -20℃ تا 85℃

ویژگی‌های حفاظتی

حفاظت از جریان بیش از حد، اتصال کوتاه، ولتاژ بیش از حد، ولتاژ کم، روتور قفل شده، محافظت از گرمای بیش از حد.

کاربردها

این برد درایور DC بدون برس، تنظیم سرعت دقیقی (0-100%) را ارائه می‌دهد و برای کاربردهای مختلف مناسب است:

اسکیت‌برد برقی
اسکوتر برقی
ویلچر برقی
هاوربرد
پهپادها

تک چرخ برقی
موتور سیکلت برقی
ماشین کارتینگ برقی
ماشین RC

ربات صنعتی
نوار نقاله لجستیک
تجهیزات اتوماسیون
دستگاه‌های CNC
ماشین چمن‌زنی خودران

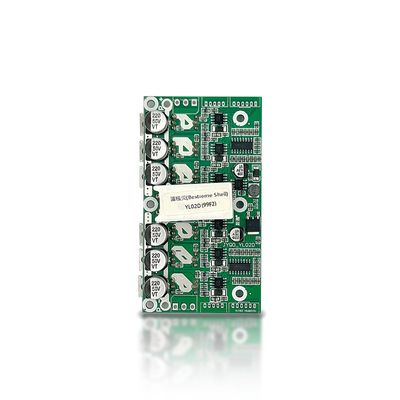

تصاویر محصول

پورت‌های سیم‌کشی و کنترل

معرفی پورت کنترل:

GND: فقط برای سیگنال کنترل
VR: تنظیم سرعت (0-2.5V یا تنظیم سرعت خطی 0-5V). فرکانس PWM: 1KHz-10KHz.
ZF: کنترل جلو و عقب (سطح بالا 5V یا سطح پایین 0V)
M: خروجی سیگنال پالس سرعت
EL: پورت عملکرد ترمز، ترمز خطی 0-2.5V یا 0-5V
5V: منبع تغذیه 5 ولت برای دستگاه کنترل خارجی (≤300mA)

یادآوری مهم:

موتورهای سنسور Hall مختلف، توالی سیم Hall متفاوتی دارند - قبل از بارگذاری درایو، از تطابق صحیح اطمینان حاصل کنید.
اگر توان از 100 وات تجاوز کرد، یک هیت‌سینک اضافه کنید و از شرایط اتلاف حرارت خوب برای برد اطمینان حاصل کنید.

ابعاد محصول

فرآیند تولید

بسته‌بندی

درایور موتور BLDC در یک کیسه ضد الکتریسیته ساکن جداگانه بسته‌بندی شده است.

سوالات متداول

زمان تحویل:

نمونه: 5 روز
سفارش انبوه: 2-3 هفته

حداقل مقدار سفارش:

1 مجموعه برای تمام محصولات سری

گارانتی:

12 ماه از تاریخ تحویل

پشتیبانی فنی:

ما خدمات 1 به 1 و پشتیبانی فنی ارائه می‌دهیم
