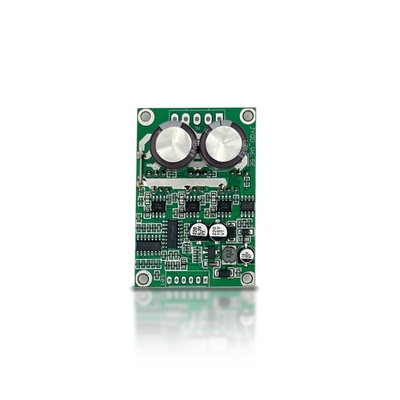

JYQD-V6.5E راننده موتور BLDC 36-72VDC 500W با تنظیم سرعت

مقدار تولیدی:	1
قیمت:	$8.90-10.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

جیانگسو ، چین

نام تجاری

Bextremeshell

شماره مدل

JYQD-V6.5E

ولتاژ ورودی:

36-72VDC

قدرت دارای امتیاز:

حداکثر قدرت:

حداکثر جریان:

الگوریتم کنترل:

موج مربعی

ابعاد:

63mm x 36.5mm x 33mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

دمای کار:

-10℃ تا 60℃

فرکانس PWM:

1K-20KHz

چرخه وظیفه PWM:

0-100 ٪

دامنه PWM:

5 ولت

فاصله بندر کنترل:

2.54 میلی متر

فاصله بندر برق:

3.96 میلی متر

نوع موتور:

موتور بدون سنسور

برجسته کردن:

راننده موتور BLDC 500W,صفحه راننده BLDC 36-72VDC,راننده موتور BLDC با تنظیم سرعت

36-72VDC BLDC driver board

BLDC motor driver with speed regulation

توضیحات محصول

درایور موتور JYQD-V6.5E BLDC

ورودی 36-72VDC با حداکثر قدرت 500W و عملکرد تنظیم گشتاور/سرعت.

ویژگی های محصول

ویژگی	ارزش
نوع لوازم جانبی	راننده موتور
برای استفاده با	موتوری

پارامترهای اصلی

مدل شماره:jyqd-v6.5e

ورودی برق:36-72vdc

قدرت امتیاز:350W

مناسب بودن:موتور بی حسی

حداکثر قدرت:500W

حداکثر جریان:15a

محافظت:جریان بیش از حد ، مدار کوتاه ، بیش از ولتاژ ، تحت ولتاژ ، روتور قفل شده ، گرمای بیش از حد

الگوریتم های کنترل:موج مربع

ابعاد:63mm × 36.5mm × 33mm

کنترل سرعت:PWM/0-5V

خروجی سیگنال بازخورد سرعت:بله

دمای کار:-10 ℃ تا 60

برنامه

تخته درایور موتور JYQD-V6.5E BLDC برای کنترل موتورهای بدون برس DC با تنظیم دقیق سرعت (0-100 ٪) طراحی شده است. الگوریتم های کنترل موج مربع آن از ثبات و صحت برای برنامه های مختلف اطمینان حاصل می کنند:

اسکیت برقی

اسکوتر برقی

ویلچر برقی

تخته سنگ

هواپیمای بدون سرنشین

یک چرخه برقی

موتور سیکلت برقی

کارت برقی برو

ماشین RC

ربات صنعتی

کمربند نقاله تدارکات

تجهیزات اتوماسیون

ماشین های CNC

مورس چمن زنی خودران

لوازم الکترونیکی مصرف کننده

لوازم خانگی

تجهیزات صنعتی

ظاهر

دستورالعمل های کاربرد

تأیید کنید که ولتاژ و پارامترهای قدرت موتور از محدوده مشخص شده تجاوز نمی کنند.
این هیئت مدیره راننده بدون مسکن و هیت سینک می آید. این می تواند موتورهای زیر 100 وات را بدون HeatSink هدایت کند اما به تهویه طبیعی نیاز دارد.
درگاه خروجی 5 ولت فقط برای پتانسیلومتر خارجی یا سوئیچ برای تنظیم سرعت ، جابجایی و عملکرد فعال است - تجهیزات انرژی خارجی را وصل نکنید.

نمودار سیم کشی

درگاه کنترل

5V:صفحه درایور ولتاژ خروجی داخلی برای پتانسیلومتر/سوئیچ خارجی
Z/F:کنترل جهت چرخش (5V = رو به جلو ، 0V/GND = معکوس)
VR:کنترل سرعت (آنالوگ 0.1V-5V یا PWM 1K-20KHz ، دامنه 5V)
سیگنال:خروجی سیگنال پالس سرعت (پالس 5 ولت)
GND:زمین کنترل داخلی هیئت مدیره راننده
گشتاور:شروع تنظیم گشتاور (ابتدا مقاومت های موج ثابت را حذف کنید)

بندر قدرت

MA ، MB ، MC:مراحل حرکتی A ، B ، C
GND:DC منفی
VCC:دی سی مثبت

توجه:در صورت فاصله بین درایور و موتور از 50 سانتی متر از سیم های محافظ استفاده کنید. زمین درگاه کنترل: 2.54 میلی متر ، زمین درگاه برق: 3.96 میلی متر. از عایق بندی مناسب بین MOSFET ها و صفحه Heatsink/نصب اطمینان حاصل کنید.

ابعاد

تکنیک تولیدی

اطلاعات بسته بندی

درایور موتور BLDC برای محافظت در یک کیسه ضد استاتیک جداگانه بسته بندی شده است.

پرسش

زمان سرب چقدر است؟

نمونه: 5 روز | سفارش انبوه: 2-3 هفته

MOQ چیست؟

1 مجموعه برای همه محصولات سری

ضمانت چیست؟

12 ماه از تاریخ تحویل

پشتیبانی فنی چگونه است؟

ما خدمات 1 بر 1 و پشتیبانی فنی را ارائه می دهیم
