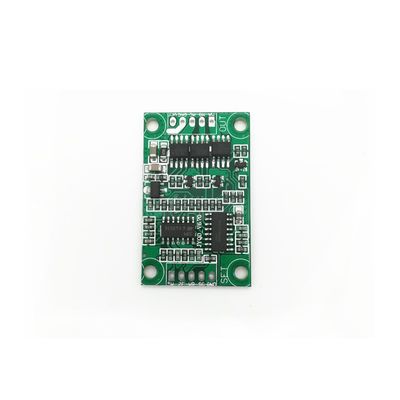

درایور موتور BLDC JYQD-V6.7 با توان 50 وات، 12/24 ولت DC با کنترل سرعت

مقدار تولیدی:	1
قیمت:	$4.90-5.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

جیانگسو ، چین

نام تجاری

Bextremeshell

شماره مدل

JYQD-V6.7

ورودی برق:

12/24vdc

قدرت دارای امتیاز:

50 وات

حداکثر قدرت:

60 وات

حداکثر جریان:

الگوریتم کنترل:

موج مربعی

ابعاد:

45mm x 28mm x 10mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

دمای کار:

-10℃ تا 60℃

فرکانس PWM:

1K-20KHz

چرخه وظیفه PWM:

0-100 ٪

دامنه PWM:

5 ولت

فاصله بندر کنترل:

2.54 میلی متر

فاصله بندر برق:

3.96 میلی متر

مناسب بودن حرکات:

موتور بدون سنسور

برجسته کردن:

درایور موتور BLDC با کنترل سرعت,برد درایور BLDC با توان 50 وات

12/24 ولت DC,درایور موتور JYQD-V6.7 با گارانتی

JYQD-V6.7 motor driver with warranty

توضیحات محصول

.pd-heading { font-size: 18px !important; font-weight: 700; color: #2a5885; margin: 20px 0 10px 0; padding-bottom: 5px; border-bottom: 1px solid #e0e0e0;}

.pd-subheading { font-size: 16px !important; font-weight: 600; color: #3a3a3a; margin: 15px 0 8px 0;}

.pd-table { width: 100%; border-collapse: collapse; margin: 15px 0; font-size: 14px !important;}	.pd-table th, .pd-table td { border: 1px solid #ddd; padding: 8px 12px; text-align: left;}
.pd-table th { background-color: #f5f5f5; font-weight: 600;}	.pd-feature-list { margin: 10px 0 15px 20px; padding: 0; list-style-type: disc;}
.pd-feature-list li { margin-bottom: 5px; font-size: 14px !important;}	.pd-param-group { margin: 15px 0;}
.pd-param-item { margin-bottom: 8px; font-size: 14px !important;}	.pd-param-label { font-weight: 600; display: inline-block; min-width: 150px;}

.pd-divider { height: 1px; background-color: #e0e0e0; margin: 20px 0;}

.pd-image-grid { display: flex; flex-wrap: wrap; gap: 15px; margin: 15px 0;}.pd-image-item { flex: 1 1 200px; max-width: 100%;}

.pd-image-item img { width: 100%; height: auto; border: 1px solid #e0e0e0; border-radius: 3px;}.pd-note { background-color: #f8f8f8; padding: 10px 15px; border-left: 3px solid #2a5885; margin: 15px 0; font-size: 14px !important;}

.pd-faq-item { margin-bottom: 15px;}.pd-faq-question { font-weight: 600; margin-bottom: 5px; font-size: 14px !important;}

.pd-faq-answer { font-size: 14px !important;}درایور موتور BLDC JYQD-V6.7 برای موتور سنسورلس 50 واتی میکرو

ویژگی های محصولویژگی

مقدارنوع لوازم جانبی

درایور موتورکاربرد

موتوربرای استفاده با

موتور BLDCمشخصات کلیدی

شماره مدل: JYQD-V6.7

ورودی برق: 12/24VDC

توان نامی: 50W

مناسب بودن:

موتور بدون سنسور

حداکثر توان:
60W
حداکثر جریان:
3A
حفاظت:
اضافه جریان، اتصال کوتاه، اضافه ولتاژ، کمبود ولتاژ، روتور قفل شده، اضافه گرما
الگوریتم های کنترل:
موج مربعی
ابعاد:
45mm × 28mm × 10mm
کنترل سرعت:
PWM/0-5V
خروجی سیگنال بازخورد سرعت:
بله
دمای کار:
-10℃ تا 60℃
برنامه های کاربردی

برد درایور موتور BLDC JYQD-V6.7 برای کنترل موتورهای DC بدون برس با تنظیم دقیق سرعت از 0 تا 100٪ طراحی شده است. الگوریتم های کنترل موج مربعی آن، پایداری و دقت را برای کاربردهای مختلف تضمین می کنند.

اسکیت بورد برقی

اسکوتر برقی
ویلچر برقی
هاوربرد

پهپادها

تک چرخ برقی

دوچرخه برقیکارتینگ برقی
ماشین RCربات صنعتی
نوار نقاله لجستیکتجهیزات اتوماسیون
دستگاه های CNCماشین چمن زنی خودران
پورت کنترللوازم خانگی

تجهیزات صنعتی

ظاهر محصولدستورالعمل های کاربردی
تأیید کنید که پارامترهای ولتاژ و توان موتور از محدوده مشخص شده تجاوز نمی کنند.این برد درایور می تواند موتورهای زیر 35 وات را بدون هیت سینک هدایت کند، اما به تهویه معمولی نیاز دارد.
پورت خروجی 5 ولت فقط برای پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت است، نه برای تغذیه تجهیزات خارجی.نمودار سیم کشی
پورت کنترل5V:
ولتاژ خروجی داخلی برای پتانسیومتر خارجی یا سوئیچZ/F:

پورت های کنترل جهت چرخش (5V=به جلو، GND=معکوس)VR:

پورت کنترل سرعت (0.1V-5V آنالوگ یا PWM 1K-20KHz)

SC:

خروجی سیگنال پالس سرعت (پالس 5 ولت)

GND:

زمین کنترل داخلی برد درایور

پورت برق

MA:

فاز A موتور

MB:

فاز B موتور

MC:

فاز C موتور

GND:

DC منفی
