کنترل‌کننده موتور BLDC مدل JYQD-V8.3E، ولتاژ 12-36 ولت DC، جریان 15 آمپر، بدون سنسور

مقدار تولیدی:	1
قیمت:	$7.90-9.90

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

ولتاژ ورودی:

12-36Vdc

قدرت دارای امتیاز:

300W

حداکثر قدرت:

500W

حداکثر جریان:

15a

الگوریتم کنترل:

موج مربعی

ابعاد:

67mm x 36.5mm x 16.6mm

کنترل سرعت:

PWM/0-5V

بازخورد سرعت:

بله

دمای کار:

-10℃ تا 60℃

فرکانس PWM:

1K-20KHz

چرخه وظیفه PWM:

0-100 ٪

دامنه PWM:

5 ولت

فاصله بندر کنترل:

2.54 میلی متر

فاصله بندر برق:

3.96 میلی متر

نوع موتور:

بدون حسگر

برجسته کردن:

کنترل‌کننده موتور BLDC 15 آمپر

بدون سنسور,برد درایور BLDC

ولتاژ 12-36 ولت DC,کنترلر موتور با گارانتی

توضیحات محصول

کنترل کننده موتور JYQD-V8.3E BLDC

ورودی 12-36VDC، حداکثر جریان 15A برای موتور بدون سنسور

مشخصات کلیدی

شماره مدل:JYQD-V8.3E
قدرت ورودی:12-36VDC
قدرت نامی:300 وات
مکس پاور:500 وات
حداکثر جریان:15A
مناسب بودن:موتور بدون سنسور
الگوریتم های کنترل:موج مربع
ابعاد:67mm × 36.5mm × 16.6mm
کنترل سرعت:PWM/0-5V
خروجی سیگنال بازخورد سرعت:آره
دمای کار:-10°C تا 60°C

ویژگی های حفاظت

جریان بیش از حد، مدار کوتاه، بیش از حد ولتاژ، زیر ولتاژ، روتور قفل شده، بیش از حد گرم شدن

خلاصه ی محصول

JYQD-V8.3E BLDC موتور درایور هیئت مدیره یک درایور بدون برس جریان مستقیم طراحی شده برای کنترل موتورهای بدون برس DC با تنظیم دقیق سرعت از 0 تا 100%.الگوریتم های کنترل موج مربع آن ثبات و دقت را تضمین می کنند، که آن را برای کاربردهای مختلف مناسب می کند.

درخواست ها

رباتیک
دوچرخه های الکتریکی
صندلی چرخدار الکتریکی
اسکوترهای الکتریکی
موتورهای هاب
اسکیت بورد های الکتریکی
هواپیماهای بدون سرنشین
بورد های هواپیمایی
دوچرخه های الکتریکی
موتورسیکلت های الکتریکی
کارتهای الکتریکی
ماشین های RC
ربات های صنعتی
کمربند های حمل و نقل لجستیکی
تجهیزات اتوماسیون
ماشین های CNC
ماشین های چمن زنی خودران
الکترونیک مصرفی
لوازم خانگی
تجهیزات صنعتی

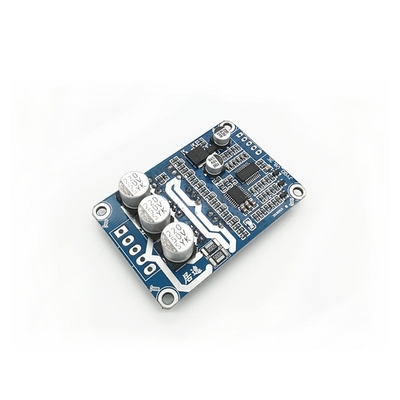

ظاهر محصول

دستورالعمل های استفاده

تأیید کنید که پارامترهای ولتاژ و قدرت موتور از محدوده مشخص شده فراتر نمی روند.
این صفحه راننده بدون پوشش و سینک می آید. می تواند موتورهای زیر 60W را بدون سینک کار کند اما نیاز به تهویه طبیعی دارد.
پورت خروجی 5 ولت فقط برای پتانسیومتر خارجی یا سوئیچ برای تنظیم سرعت، تغییر و فعال کردن کار است.

نمودار سیم کشی

پورت کنترل

5 ولت:ولتاژ خروجی داخلی برای پتانسیومتر یا سوئیچ خارجی
Z/F:پورت های کنترل جهت چرخش (طرح بالا 5V = جلو، 0V / GND = عقب)
VR:پورت کنترل سرعت ( ولتاژ آنالوگ 0.1V-5V یا PWM 1K-20KHz، دامنه 5V)
م:خروجی سیگنال پالس سرعت (سیگنال پالس 5V)
GND:زمین کنترل داخلی در تخت راننده

پورت برق

ام، ام، ام، ام.اتصالات فاز موتور
GND:DC منفی
VCC:DC مثبت

یادداشت نصب

استفاده از سیم های محافظ اگر فاصله بین هیئت مدیره و موتور بیش از 50 سانتی متر است
فاصله پورت کنترل: 2.54mm
فاصله پورت برق: 3.96mm
اطمینان از عایق بندی بین MOSFET راننده و حرارتی سینک / صفحه نصب

ابعاد

فرآیند تولید

اطلاعات بسته بندی

راننده موتور BLDC به خوبی در یک کیسه ضد ایستاتیک بسته بندی شده است.

پرسش های مکرر

زمان پیشرو

نمونه: 5 روز
سفارش انبوه: 2-3 هفته

حداقل مقدار سفارش

1 مجموعه برای تمام محصولات سری

تضمین

12 ماه از تاریخ تحویل

پشتیبانی فنی

ما خدمات 1 به 1 و پشتیبانی فنی را ارائه می دهیم
