جزئیات محصول:
|
| نرخ جریان: | Q = 900L / HH = 11.5M | ولتاژ محاسبه شده: | 12 ولت ، 24 ولت |
|---|---|---|---|
| مواد: | محفظه آلیاژ آلومینیوم + PPS | عمر سرویس: | بیش از 20000 ساعت |
| متوسط: | خنک کننده | ارتباطات: | می توانید اتوبوس |
| برجسته: | پمپ توربوشارژر,پمپ آب اینترکولر,پمپ آب اینترکولر توربوشارژر |
||

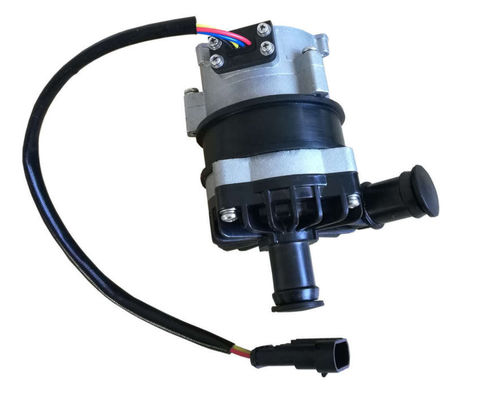

12 ولت / 24 ولت DC با رابط CAN پمپ آب بدون برس خنک کننده برقی با کارایی بالا برای خودروی الکتریکی ترکیبی
تقویت / گردش / فرکانس متغیر / کم صدا / پمپ محافظ / CAN BUS
برنامه ها
به طور گسترده در اتوبوس های هیبریدی ، اتومبیل های سواری هیبریدی ، وسایل نقلیه الکتریکی ، قطارها و کشتی ها و سایر سیستم های گردش و گرمایش و سرمایش استفاده می شود.
ویژگی ها
پمپ گریز از مرکز
transmission انتقال نیروی مغناطیسی (ساختار پمپ محافظ)
motor راندمان بالا موتور DC بدون برس ، مصرف کم انرژی ، راندمان بالا ، عمر طولانی
◆ با دمای عملیاتی طیف گسترده ای
◆ PWM کنترل سرعت سیگنال
◆ با کنترل جریان مداوم
protection محافظت از قطبیت معکوس
protection محافظت در برابر خشک شدن
◆ بیش از ولتاژ ، بیش از حفاظت جریان
◆ اضافه بار ، بیش از حد محافظت از دما
description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: PPS + GF
پروانه: PPS + GF
حفره سپر: PPS + GF
آستین شافت: مواد کامپوزیت رزین کربن
شافت: شافت فولاد ضد زنگ
محفظه آهنربا: کپسول پلاستیکی نایلون
حلقه مهر و موم: EPDM
device دستگاه رانندگی (از جمله موتور)
الکترومغناطیس رانندگی: آهن ربا پلاستیکی نایلون
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: مورد آلومینیوم ریخته گری با ماسه بلاست و درمان اشباع
براکت: فولاد با پوشش پودری
حلقه براکت: فولاد ضد زنگ # 304 + حلقه لاستیکی میرایی
ضد آب بر اساس درجه بندی IP67 (en60529)
مدل اتصال: 174359-2 (پلاگین همسان 174357-2)
قطر نازل: 22.6 میلی متر (قطر داخلی: 16 میلی متر)
■ مشخصات مدل
OWP-SH120-12ASR
12 ولت DC با پسوند مدل براکت نصب: 12ASR
■ دستورالعمل نصب
پمپ های سری OWP-SH120 پمپ های گریز از مرکز هستند که نیاز به پیش پر شدن دارند ،
پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ را از قبل پر می کند.
1: پمپ نباید خشک باشد ، حتی اگر بتواند به مدت 30 ثانیه خشک شود (پس از 30 ثانیه خشک شدن ، به طور خودکار متوقف می شود) ، عملکرد خشک باعث ایجاد صدا می شود ، همچنین باعث افزایش سایش در شافت و آستین شافت می شود.
2: اگر از ورودی پمپ شلنگ با قطر کمتری استفاده می کنید ، از لوله قطر توصیه شده برای اتصال پمپ استفاده کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از طریق خط لوله به پمپ وارد می شود ، عملکرد تخریب پمپ را ایجاد می کند ، و همچنین حباب های هوا به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد (پیکان روی درگاه خروجی را ببینید).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، درگاه خروجی باید به سمت بالا باشد.
5: برای جلوگیری از خشک شدن هوا (هوا در پروانه گیر می کند) ، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالای پروانه باشد.(شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی نصب شود (یا در 20 سانتی متر بدون زانوی باشد) تا هوا به راحتی تخلیه شود ، لوله خروجی نباید کمتر از 90 درجه استفاده شود
آرنج (شکل 2 را ببینید)
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.
دما پارامتر
دمای مایع متوسط: -40 ℃ تا + 100 (-40 درجه فارنهایت تا + 212 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا + 120 (-40 درجه فارنهایت تا + 248 درجه فارنهایت)
دمای ذخیره سازی: -40 ℃ تا + 70 ℃ (-40 درجه فارنهایت تا + 158 درجه فارنهایت) (تا 100 ، اما عمر مفید را کاهش می دهد)
■ فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
طول عمر بیش از 20000 ساعت بر اساس ولتاژ نامی و 36 36 (86 درجه فارنهایت) دمای محیط است.
■ دامنه ولتاژ
پمپ آب 12 ولت دارای محدوده قابل کار 9 ولت - 16 ولت
اگرچه موتور می تواند در دامنه وسیعی از ولتاژ و دما مورد استفاده قرار گیرد ، اما ولتاژ و دما بیش از حد یا خیلی پایین بر عمر مفید موتور تأثیر می گذارد ، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.
مایع متوسط: آب خالص ، مخلوط مایع (آب با کمتر از 60٪ گلیکول)
■پارامتر الکتریکی
|
ولتاژ کاری |
قدرت دارای امتیاز |
جریان نامی |
ابعاد |
وزن |
| 9 ولت 16 ولت (12 ولت) | 120 وات | Q = 900L / HH = 11.5M | 129 * 107 * 80 | 750 گرم |
مدل اتصال دهنده و خصوصیات الکتریکی مربوطه (شکل 3 را ببینید):
| AMP282106-1 | 1 (قرمز) | 2 (زرد) | 3 (آبی) | 4 (سیاه) |
| (همسان پلاگین AMP282109-1) | + 12 ولت | PWM | بازخورد خطا | GND |
■شخصیت PWM
| چرخه کار | شرح |
تذکر: |
| 0٪ وظیفه 7٪ | خروجی پیش فرض(حداکثر سرعت) | |
| 7٪ وظیفه 12٪ | حالت PWM (توقف) | |
| 13٪ وظیفه 85٪ | حالت PWM (محدوده کنترل سرعت خطی) | |
| 86٪ ≤ وظیفه≤ 100٪ | حالت PWM (حداکثر سرعت مجاز) |
■ توجه ها
1. کار دمای محیط: -40 ℃ - 120 ، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیزوری ، سیستم لوله تخلیه گاز و موتور در هنگام نصب ، اطمینان از درجه حرارت محیط کار.
2. موقعیت نصب پمپ آب باید تا حد ممکن نزدیک به سطح کم آب باشد ، تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط غبارآلود استفاده کنید ، گرد و غبار برای کاهش عمر مفید مضر است
5. به خلوص آب توجه کنید ، از مسدود شدن و مسدود شدن پروانه جلوگیری کنید تا عمر مفید پمپ کاهش یابد
■ پارامتر عملکرد
