24VDC 2400L / H H = 17m پمپ خنک کننده گلیکول برقی برای وسایل نقلیه الکتریکی

مقدار تولیدی:	5 مجموعه
قیمت:	قابل مذاکره
روش پرداخت:	L / C ، T / T ، L / C

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Bextreme Shell

شماره مدل

OWP-BL43-426T

ولتاژ کار:

DC 18V-32V

حداکثر سر::

20 متر

جریان رتبه‌بندی شده و بالا بردن:

2400L/H، H=16M

سر و صدا:

≤61dB

درجه IP:

عمر خدمات:

≥20000 ساعت

برجسته کردن:

ماشین پمپ آب برقی 17 متری

پمپ آب برقی 2400 لیتری 17 متری

اتومبیل پمپ آب برقی 17 متری

توضیحات محصول

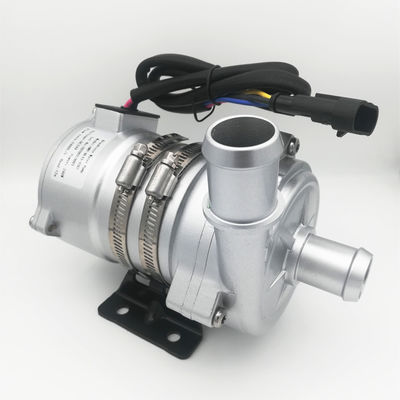

پمپ آب برقی بدون جاروبک سری OWP-BL43-426T برای وسایل نقلیه الکتریکی

تقویت کننده / گردش / فرکانس متغیر / کم صدا / پمپ گریز از مرکز

24VDC 2400L / H H = 17m پمپ خنک کننده گلیکول برقی برای وسایل نقلیه الکتریکی 0

■ برنامه های کاربردی
به طور گسترده در اتوبوس های هیبریدی، ماشین های سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و سرمایش استفاده می شود.

■ ویژگی ها
◆پمپ گریز از مرکز
◆انتقال نیروی مغناطیسی
◆موتور DC بدون براش با راندمان بالا، مصرف برق کم، راندمان بالا، عمر طولانی.
◆با طیف وسیعی از دمای عملیاتی
◆ کنترل سرعت سیگنال PWM (اختیاری)
◆ خروجی سیگنال تشخیصی (اختیاری)
◆ با کنترل جریان ثابت
◆ حفاظت از قطبیت معکوس
◆محافظت از دویدن خشک
◆ حفاظت بیش از ولتاژ، بیش از جریان
◆ حفاظت بیش از حد، بیش از حد دما

■ توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژ آلومینیوم
پروانه: PPS+GF
حفره محافظ: PPS+GF
آستین شفت: مواد کامپوزیت کربوراندوم
شفت: شفت فولاد ضد زنگ (3CR14).
محفظه آهنربایی: کپسول پلاستیکی PPS
حلقه مهر و موم: EPDM

■ دستگاه رانندگی (شامل موتور)
روتور محرک: آهنربای کپسولی پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور محرک: موتور بدون جاروبک
قاب سیم موتور: PPA GF
محفظه پمپ: محفظه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE..

براکت: پایه فولادی
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP68 (en60529)
مدل رابط: AMP282104-1 (همسان با پلاگین AMP282080-1)
قطر نازل: 40 میلی متر (1.5 اینچ)

■دستورالعمل نصب

پمپ‌های سری OWP-BL43-426T پمپ‌های گلیکول گریز از مرکز هستند که نیاز به پر کردن از قبل دارند، پمپ در پایین‌ترین موقعیت سیستم نصب می‌شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه‌ور است یا پمپ را قبل از روشن شدن از قبل پر می‌کند..

1:	پمپ نباید به صورت خشک کار کند، حتی اگر می تواند به مدت 15 دقیقه به صورت خشک کار کند (بعد از 15 دقیقه کارکرد خشک، به طور خودکار متوقف می شود)، اجرای خشک باعث ایجاد صدا می شود و همچنین ساییدگی شفت و آستین شفت را افزایش می دهد.
2:	از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی پمپ شلنگی با قطر کمتر استفاده می کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله به پمپ وارد می شود، باعث کاهش عملکرد پمپ می شود. همچنین حباب های هوا به پمپ آسیب می رسانند.
3:	همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (به فلش روی درگاه خروجی مراجعه کنید).
4:	پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگامی که به صورت عمودی نصب می شود، درگاه خروجی باید به سمت بالا باشد.
5:	برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، دریچه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد.(شکل 1 را ببینید)
6:	لوله متصل باید به صورت عمودی نصب شود (یا بدون زانو در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از زانویی 90 درجه استفاده شود (شکل 2 را ببینید).
7:	نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.

شکل 1 شکل 2

■ دما پارامتر
دمای مایع متوسط: -40 تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 تا +120 درجه سانتیگراد (-40 درجه فارنهایت تا +248 درجه فارنهایت)
دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 ℃، اما عمر مفید را کوتاه می کند)
■فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
عمر سرویس بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) بیش از 20000 ساعت است.
■محدوده ولتاژ
پمپ آب نامی 24 ولت، محدوده قابل کار 18 تا 32 ولت
اگرچه موتور را می توان در طیف گسترده ای از ولتاژ و دما استفاده کرد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر موتور تأثیر می گذارد، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.

مایع متوسط: مخلوط مایع (آب با گلیکول زیر 60 درصد)

■پارامتر الکتریکی

ولتاژ کاری

(VDC)

قدرت نامی

جریان نامی

(L/H)

ابعاد

(میلی متر)

وزن

(g)

18 ولت - 32 ولت (24 ولت)

240 وات

2400 لیتر در ساعت،

H=17M

193*90*159.5

2200 گرم

مدل اتصال و خواص الکتریکی مربوطه (شکل 3 را ببینید):

24VDC 2400L / H H = 17m پمپ خنک کننده گلیکول برقی برای وسایل نقلیه الکتریکی 1

■پارامتر عملکرد

بعد خارجی

24VDC 2400L / H H = 17m پمپ خنک کننده گلیکول برقی برای وسایل نقلیه الکتریکی 4

24VDC 2400L / H H = 17m پمپ خنک کننده گلیکول برقی برای وسایل نقلیه الکتریکی 5
