جزئیات محصول:
|
ولتاژ کار کنید: | DC 18V-32V | حداکثر جریان:: | 5000L / H |
---|---|---|---|
حداکثر سر:: | 20 متر | دارای امتیاز و بالابر: | 2400L / H ، H = 17M |
سر و صدا: | ≤61dB | درجه IP: | IP68 |
عمر سرویس: | 0020000h | ||
برجسته: | پمپ آب برقی EWP,پمپ آب برقی 24VDC,پمپ آب خنک کننده ذخیره انرژی 240 وات |
پمپ آب برقی اتومبیل CW bus OWP-BL43-402CAN DC 24 V 240W برای گردش خون خنک کننده وسایل نقلیه BEV / PHEV
افزایش/گردش/فرکانس متغیر/کم صدا/پمپ گریز از مرکز
رابط CAN
برنامه های کاربردی
به طور گسترده ای در اتوبوس های ترکیبی ، خودروهای سواری هیبریدی ، وسایل نقلیه برقی ، قطارها ، کشتی ها و سایر سیستم های گردش خون گرمایش و سرمایش استفاده می شود.
ویژگی ها
force انتقال نیروی مغناطیسی
motor موتور DC بدون برس بدون راندمان ، مصرف برق کم ، راندمان بالا ، عمر طولانی.
◆ با طیف وسیعی از درجه حرارت عملکرد
interface کنترل رابط ارتباطی CAN
◆ با کنترل جریان ثابت
protection حفاظت از قطبیت معکوس
protection حفاظت از دویدن خشک
◆ بیش از ولتاژ ، بیش از حفاظت فعلی
◆ اضافه بار ، حفاظت بیش از حد دما
description توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: ریخته گری آلیاژهای آلومینیوم
پروانه: PPS+GF
حفره سپر: PPS+GF
آستین شفت: مواد کامپوزیت کاربوروندوم
شفت: شفت فولاد ضد زنگ (3CR14)
محفظه مگنت: کپسول پلاستیکی PPS
حلقه مهر و موم: EPDM
EMC: درجه 3
سر و صدا: ≤60dB
device دستگاه رانندگی (شامل موتور)
روتور رانندگی: آهنربای کپسولی پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور رانندگی: موتور DC بدون برس
قاب سیم موتور: PPA GF
محفظه پمپ: مورد آلومینیومی ریخته گری با سندبلاست و آنودایز +پوشش پودری PE ..
براکت: فولادی
حلقه براکت: فولاد ضد زنگ 304 US
ضد آب بر اساس استاندارد IP68 (en60529)
مدل اتصال دهنده: 325304061AAH (مطابقت پلاگین 325304061AMH)
قطر نازل: 41 میلی متر (1.61 اینچ)

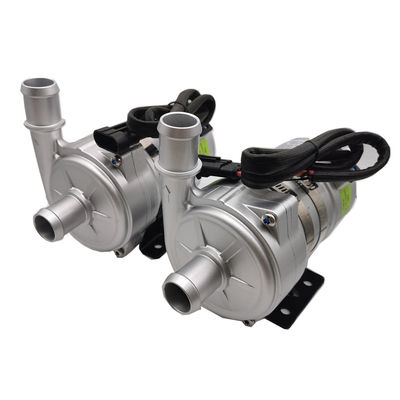

پمپ آب برقی 240W 24VDC EWP برای سیستم خنک کننده ذخیره انرژی
■ آموزش نصب
پمپ های سری OWP-BL43-402CAN پمپ های گریز از مرکز هستند که نیاز به پر کردن از قبل دارند ،
پمپ در پایین ترین وضعیت سیستم نصب شده است تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا قبل از روشن شدن پمپ ، پمپ را از قبل پر کرده است.
1: پمپ نباید خشک کار کند ، اگرچه می تواند به مدت 15 دقیقه خشک بماند (پس از 15 دقیقه خشک شدن ، به طور خودکار متوقف می شود) ، خشک کار کردن باعث ایجاد صدا می شود ، همچنین سایش به شافت و آستین شافت را افزایش می دهد.
2: از لوله با قطر توصیه شده که ورودی پمپ را متصل می کند ، استفاده کنید ، اگر از ورودی پمپ شلنگ با قطر کوچکتر استفاده می کنید ، به دلیل فشار منفی در پمپ ، هوای خارج از خط لوله به راحتی وارد پمپ می شود ، باعث تخریب عملکرد پمپ می شود. ، و همچنین حباب های هوا به پمپ آسیب می رسانند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود ، پروانه در جهت عقربه های ساعت می چرخد (به فلش درگاه خروجی مراجعه کنید).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی ، پورت خروجی باید به سمت بالا باشد.
5: برای جلوگیری از خشک شدن هوا (گیر افتادن هوا در پروانه) ، درگاه خروجی پمپ آب باید عمودی یا در بالای پروانه باشد.(شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی (یا بدون آرنج در 20 سانتی متر) نصب شود تا هوا به راحتی تخلیه شود ، لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.
شکل 1 شکل 2
دما پارامتر
دمای متوسط مایع: -40 ℃ تا + 85 ℃ (-40 درجه فارنهایت تا 185 درجه فارنهایت)
دمای محیط کار: -40 ℃ تا +85 ℃ (-40 درجه فارنهایت تا 185 درجه فارنهایت)
دمای ذخیره سازی: -40 ℃ تا +70 ℃ (-40 درجه فارنهایت تا 158 درجه فارنهایت)
(تا 100 ℃ ، اما طول عمر را کوتاه می کند)
■ فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت)
عمر مفید بر اساس ولتاژ نامی و دمای محیط 36 ℃ (86 درجه فارنهایت) بیش از 20000 ساعت است.
■ محدوده ولتاژ
پمپ آب 24 ولت ، محدوده قابل اجرا 18 ولت - 32 ولت
اگرچه می توان از موتور در محدوده وسیعی از ولتاژ و دما استفاده کرد ، اما ولتاژ و دما بیش از حد یا بسیار کم بر عمر مفید موتور تأثیر می گذارد ، اما پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.
مایع متوسط: مخلوط مایع (آب زیر 60 درصد گلیکول)
■پارامتر الکتریکی
ولتاژ کاری (VDC) |
قدرت نامی (W) |
جریان درجه بندی شده (L/H) |
ابعاد (میلی متر) |
وزن (گرم) |
18V-32V (24V) | 240 وات | Q = 2400L/H ، H = 17 متر | 185*134*158 | 2200 گرم |
مدل اتصال دهنده و خواص الکتریکی مربوطه (شکل 3 را ببینید):
325304061AAH | 1 (سیاه) | 2 (قرمز) | 3 (زرد) | 4 (آبی) |
(مطابقت پلاگین 325304061AMH) | GND | +24 ولت | CAN-L | CAN-H |
■ توجهات
1. دمای محیط کار: -40 ℃--120 ℃ ، باید سعی کنید از کاتالیزورهای نزدیک به سه عنصر ، سیستم لوله تخلیه گاز و موتور در حین نصب اجتناب کنید ، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا آنجا که ممکن است نزدیک به سطح کم آب باشد تا عمر مفید پمپ افزایش یابد.
4. لطفاً از پمپ دور از محیط گرد و غبار استفاده کنید ، گرد و غبار برای کاهش عمر مفید است
5. به خلوص آب توجه کنید ، از گیرکردن و مسدود شدن پروانه خودداری کنید تا عمر مفید پمپ کاهش یابد
پارامتر عملکرد
■بعد خارجی
