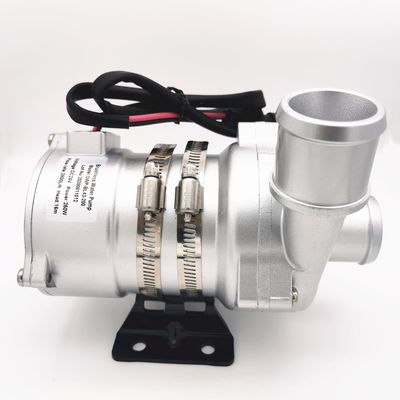

پمپ آب گردشی 24VDC 240W خودرو برای سیستم های کنترل حرارتی

پمپ آب گردشی 24VDC 240W خودرو برای سیستم های کنترل حرارتی

تقویت کننده / گردش / پمپ با فرکانس متغیر / کم صدا / پمپ گریز از مرکز

رابط CAN

■ برنامه های کاربردی

به طور گسترده در اتوبوس های هیبریدی، ماشین های سواری هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و سرمایش استفاده می شود.

■ ویژگی ها

◆انتقال نیروی مغناطیسی

◆موتور DC بدون براش با راندمان بالا، مصرف برق کم، راندمان بالا، عمر طولانی.

◆با طیف وسیعی از دمای عملیاتی

◆ CAN کنترل رابط ارتباطی

◆ با کنترل جریان ثابت

◆ حفاظت از قطبیت معکوس

◆محافظت از دویدن خشک

◆ حفاظت بیش از ولتاژ، بیش از جریان

◆ حفاظت بیش از حد، بیش از حد دما

■ توضیحات فنی (قطعات مرتبط در تماس با مایع)

محفظه سر پمپ: آلیاژهای آلومینیوم ریخته گری دایکاست

پروانه: PPS+GF

حفره محافظ: PPS+GF

آستین شفت: مواد کامپوزیت کربوراندوم

شفت: شفت فولاد ضد زنگ (3CR14).

محفظه آهنربایی: کپسول پلاستیکی PPS

حلقه مهر و موم: EPDM

EMC: درجه 3

نویز:≤60dB

■ دستگاه رانندگی (شامل موتور)

روتور محرک: آهنربای کپسولی پلاستیکی PPS

پیچ و مهره: فولاد ضد زنگ SUS 304

موتور محرک: موتور DC بدون جاروبک

قاب سیم موتور: PPA GF

محفظه پمپ: بدنه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE..

براکت: فولادی

حلقه براکت: فولاد ضد زنگ US 304

ضد آب بر اساس رتبه IP68 (en60529)

مدل کانکتور: 325304061AAH (مطابق با پلاگین 325304061AMH)

قطر نازل: 41 میلی متر (1.61 اینچ)

■دستورالعمل نصب

پمپ های سری OWP-BL43-402CAN پمپ های گریز از مرکز هستند که نیاز به پر شده از قبل دارند.

پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا پمپ را قبل از روشن شدن از قبل پر می کند.



1: پمپ نباید به صورت خشک کار کند، حتی اگر می تواند به مدت 15 دقیقه به صورت خشک کار کند (پس از 15 دقیقه کارکرد خشک، به طور خودکار متوقف می شود)، اجرای خشک صدا ایجاد می کند، همچنین ساییدگی شفت و آستین شفت را افزایش می دهد.

2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی پمپ شلنگی با قطر کمتر استفاده می کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، باعث کاهش عملکرد پمپ می شود. و همچنین حباب های هوا به پمپ آسیب می زند.

3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد ​​(به فلش روی درگاه خروجی مراجعه کنید).

4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.

5: برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد.(شکل 1 را ببینید)

6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانو در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از زانویی 90 درجه استفاده شود (شکل 2 را ببینید).

7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.

شکل 1 شکل 2

■ دما پارامتر

دمای مایع متوسط: -40 تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا + 185 درجه فارنهایت)

دمای محیط کار: -40 تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)

دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)

(تا 100 ℃، اما عمر مفید را کوتاه می کند)

■فشار سیستم

-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).

عمر سرویس بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) بیش از 20000 ساعت است.

■محدوده ولتاژ

پمپ آب نامی 24 ولت، محدوده قابل کار 18 تا 32 ولت

اگرچه موتور را می توان در طیف گسترده ای از ولتاژ و دما استفاده کرد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر موتور تأثیر می گذارد، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.

مایع متوسط: مخلوط مایع (آب با گلیکول زیر 60 درصد)

■پارامتر الکتریکی

توجهات

1. دمای محیط کار: -40 ℃--120 ℃، باید سعی کنید از نزدیک به کاتالیزور سه عنصری، سیستم لوله تخلیه گاز و موتور در طول نصب جلوگیری کنید، از دمای محیط کار اطمینان حاصل کنید.

2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح پایین آب باشد تا عمر مفید پمپ را افزایش دهد.

4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است

5. توجه به خلوص آب، جلوگیری از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ

 پارامتر عملکرد

■بعد خارجی
