جزئیات محصول:
|
ولتاژ کار: | DC 18V-32V | حداکثر جریان:: | 5000 لیتر در ساعت |
---|---|---|---|
حداکثر سر:: | 20 متر | جریان رتبهبندی شده و بالا بردن: | 2400L/H، H=17M |
سر و صدا: | ≤61dB | درجه IP: | IP68 |
عمر سرویس: | ≥20000 ساعت | ||
برجسته: | پمپ آب الکتریکی چرخشی خودکار,پمپ آب برقی چرخشی خودرو,پمپ آب برقی خودرو IP68 |

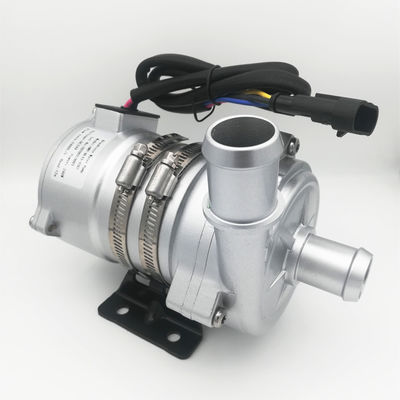

پمپ آب شناور مینی 12 ولت 24 ولت ولتاژ مستقیم DC پمپ گردشی کوچک بدون جاروبک
پمپ آب الکترونیکی سری 2 یک پمپ آب کم مصرف و با راندمان بالا است که توسط شرکت ما راه اندازی شده است.مشخصات این پمپ عبارتند از: اندازه کوچک، وزن سبک، ساختار فشرده، محیط کاربردی گسترده و طراحی توسعه پلت فرم.
توان ثابت:
ولتاژ منبع تغذیه بین DC12V ~ 18 V تغییر می کند و قدرت پمپ آب اساساً بدون تغییر باقی می ماند.
ولتاژ بین DC24V ~ 32 V تغییر، قدرت پمپ اساسا بدون تغییر باقی می ماند.
محافظت در مقابل ولتاژ بیش از حد مجاز:
18 ولت، پمپ ولتاژ منبع تغذیه بالاتر از پمپ به حفاظت از قطع، بازگشت ولتاژ به حالت عادی، پمپ بازگشت به کار طبیعی است.پمپ آب، ولتاژ منبع تغذیه بالاتر از 33 ولت پمپ به حفاظت از قطع، بازگشت ولتاژ به حالت عادی، پمپ به کار عادی بازگشت.
حفاظت از غرفه:
هنگامی که خط لوله به دلیل ناخالصیهای موجود در پمپ آب مسدود شده است، پمپ آب کار نمیکند (موتور پمپ آب پس از راهاندازی مجدد 20 بار متوالی، اگر وضعیت هنوز از بین نرود، پمپ روتور قفل شده متوقف شود)، حالت روتور قفل شده است. پس از حذف قدرت پمپ آب برای راه اندازی مجدد بازیابی پمپ اغلب کار می کرد.
حفاظت از دویدن خشک:
به محیط گردش در خط لوله متصل نیست، عملیات کاهش سرعت پمپ آب، در حال اجرا، خاموش شدن پس از 15 دقیقه پس از توقف نیاز به قدرت چی سنگین.عملکرد خشک پمپ آب در مرحله کاهش سرعت، آبرسانی مجدد برقرار می شود، پمپ آب به کار عادی باز می گردد.
■ توضیحات فنی (قطعات مرتبط در تماس با مایع)
محفظه سر پمپ: آلیاژهای آلومینیوم ریخته گری دایکاست
پروانه: PPS+GF
حفره محافظ: PPS+GF
آستین شفت: مواد کامپوزیت کربوراندوم
شفت: شفت فولاد ضد زنگ (3CR14).
محفظه آهنربایی: کپسول پلاستیکی PPS
حلقه مهر و موم: EPDM
EMC: درجه 3
نویز:≤60dB
■ دستگاه رانندگی (شامل موتور)
روتور محرک: آهنربای کپسولی پلاستیکی PPS
پیچ و مهره: فولاد ضد زنگ SUS 304
موتور محرک: موتور DC بدون جاروبک
قاب سیم موتور: PPA GF
محفظه پمپ: بدنه آلومینیومی دایکاست با سندبلاست و آنودایز + پوشش پودری PE..
براکت: فولادی
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس رتبه IP68 (en60529)
مدل کانکتور: 325304061AAH (مطابق با پلاگین 325304061AMH)
قطر نازل: 41 میلی متر (1.61 اینچ)
■دستورالعمل نصب
پمپ های سری OWP-BL43-402CAN پمپ های گریز از مرکز هستند که نیاز به پر شده از قبل دارند.
پمپ در پایین ترین موقعیت سیستم نصب می شود تا اطمینان حاصل شود که پروانه همیشه در مایع غوطه ور است یا پمپ را قبل از روشن شدن از قبل پر می کند.
1: پمپ نباید به صورت خشک کار کند، حتی اگر می تواند به مدت 15 دقیقه به صورت خشک کار کند (پس از 15 دقیقه کارکرد خشک، به طور خودکار متوقف می شود)، اجرای خشک صدا ایجاد می کند، همچنین ساییدگی شفت و آستین شفت را افزایش می دهد.
2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی پمپ شلنگی با قطر کمتر استفاده می کنید، به دلیل فشار منفی در پمپ، هوای بیرون راحت تر از طریق خط لوله وارد پمپ می شود، باعث کاهش عملکرد پمپ می شود. و همچنین حباب های هوا به پمپ آسیب می زند.
3: همانطور که از جهت ورودی پمپ مشاهده می شود، پروانه در جهت عقربه های ساعت می چرخد (به فلش روی درگاه خروجی مراجعه کنید).
4: پمپ را می توان به صورت عمودی یا افقی نصب کرد (شکل 1 را ببینید) هنگام نصب عمودی، درگاه خروجی باید به سمت بالا باشد.
5: برای جلوگیری از خشک شدن (گیرکردن هوا در پروانه)، درگاه خروجی پمپ آب باید عمودی یا در قسمت بالایی پروانه باشد.(شکل 1 را ببینید)
6: لوله متصل باید به صورت عمودی نصب شود (یا بدون زانو در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از زانویی 90 درجه استفاده شود (شکل 2 را ببینید).
7: نمی توان از آب دریا یا سایر آلودگی های سنگین با مایع ناخالصی دانه بزرگ به عنوان محیط مایع استفاده کرد.
شکل 1 شکل 2
■ دما پارامتر
دمای مایع متوسط: -40 تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا + 185 درجه فارنهایت)
دمای محیط کار: -40 تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
(تا 100 ℃، اما عمر مفید را کوتاه می کند)
■فشار سیستم
-0.2 تا 2.5 بار (100 ℃ (212 درجه فارنهایت).
عمر سرویس بر اساس ولتاژ نامی و دمای محیط 36 درجه سانتیگراد (86 درجه فارنهایت) بیش از 20000 ساعت است.
■محدوده ولتاژ
پمپ آب نامی 24 ولت، محدوده قابل کار 18 تا 32 ولت
اگرچه موتور را می توان در طیف گسترده ای از ولتاژ و دما استفاده کرد، اما ولتاژ و دمای بیش از حد یا خیلی کم بر عمر موتور تأثیر می گذارد، پمپ نمی تواند در معرض تابش حرارتی محیط قرار گیرد.
مایع متوسط: مخلوط مایع (آب با گلیکول زیر 60 درصد)
■پارامتر الکتریکی
ولتاژ کاری (VDC) |
قدرت نامی (W) |
جریان نامی (L/H) |
ابعاد (میلی متر) |
وزن (g) |
18 ولت - 32 ولت (24 ولت) | 240 وات | Q=2400L/H، H=17m | 185*134*158 | 2200 گرم |
توجهات
1. دمای محیط کار: -40 ℃--120 ℃، باید سعی کنید از نزدیک به کاتالیزور سه عنصری، سیستم لوله تخلیه گاز و موتور در طول نصب جلوگیری کنید، از دمای محیط کار اطمینان حاصل کنید.
2. موقعیت نصب پمپ آب باید تا حد امکان نزدیک به سطح پایین آب باشد تا عمر مفید پمپ را افزایش دهد.
4. لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار برای کاهش عمر مفید مضر است
5. توجه به خلوص آب، جلوگیری از گیر کردن و مسدود شدن پروانه برای کاهش عمر مفید پمپ
پارامتر عملکرد
■بعد خارجی
