جزئیات محصول:
|
| کاربرد: | خودرو، آب، شناور، آبیاری کشاورزی | مواد: | آلومینیوم ریخته گری \ فولاد ضد زنگ |
|---|---|---|---|
| جریان و بلند کردن: | H=8m Q=6000L\H | رنگ: | نقره |
| قدرت: | 250 وات | سوخت: | برقی |
| ساختار: | پمپ تک مرحله ای | تئوری: | پمپ سانتریفیوژ |
| نام محصول: | پمپ آب خودرو | ||
| برجسته: | پمپ آب برقی 6000L\H,پمپ آب الکتریکی 250 وات,پمپ آب خودرو کنترل PWM |
||

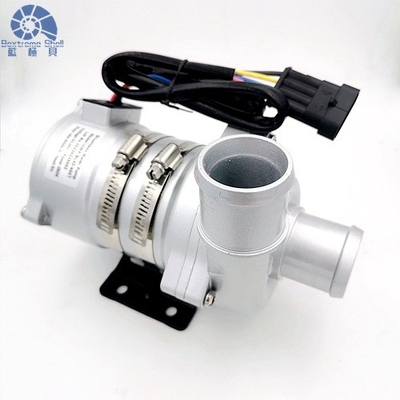

پمپ آب الکترونیکی خودرو OWP-BL43-450T با ساختار جمع و جور، اندازه کوچک، نصب آسان و کارایی بالا، پمپ آب سانتریفیوژ تک مرحله ای است.بدن پمپ آب ساخته شده از آلیاژ آلومینیوم ریخته شده با کیفیت بالا است. موتور BLDC در داخل اجازه می دهد پمپ های ما به طور مداوم بدون تعمیر و نگهداری کار می کنند و توسط مشتریان ما به دلیل عمر طولانی و هزینه پایین تعمیر و نگهداری انتخاب می شود.
|
ولتاژ کاری (VDC) |
قدرت نامی (W) |
جریان نامی (L/H) |
ابعاد (ملی متر) |
وزن (g) |
|
18 ولت تا 32 ولت ((24 ولت) |
250 وات |
Q=6000L/H H=8m |
195*90*145 |
۲۲۰۰ گرم |
مدل کانکتور و خواص الکتریکی مربوطه ((همانطور که در زیر نشان داده شده است)
|
AMP282106-1 (با پلاگ AMP282088-1 مطابقت دارد) |
1 ((سیاه) | 2 ((سفيد) | 3 ((آبی) | 4 ((قرمز) |
|
GND |
تقصیر بازخورد |
PWM |
+24 ولت |
| چرخه کاری | توضیحات |
يادداشت: 1:خطای متریک چرخه PWM±2٪ 2: ولتاژ PWM:24VDC، فرکانس:1 KHz 3: فرکانس PWM توصیه شده:500Hz 4: توصیه شده 0% وظیفه به عنوان PWM قطع |
| 0٪≤10٪ | حالت PWM (وقف) | |
| 10%≤اجرایی≤55% | حالت PWM (سرعت دقیق) | |
| 55٪≤90٪ | حالت PWM ( محدوده کنترل سرعت خطی) | |
| 90٪≤100٪ | حالت PWM (حد حداکثر سرعت) |
اندازه توصیه شده سیم است (بر اساس 3 درصد افت ولتاژ)
* طول سیم به معنی فاصله از پمپ به باتری است
| سیم دی. | طولانی ترین سیم استفاده شده* |
| 24 ولت | |
| 1.5 mm2 | 16 متر |
| 2.5 mm2 | 25 متر |
| 3 mm2 | ۳۱ متر |
| 4 میلی متر | 40 متر |
دمای متوسط مایع: -40°C تا +85°C (-40°F تا + 185°F)
دمای محیط کاری: -40°C تا +120°C (-40°F تا +248°F)
دمای نگهداری: -40°C تا +70°C (-40°F تا +158°F)
(تا 100 درجه سانتیگراد، اما عمر خدمت را کوتاه می کند)
مایع متوسط: مخلوط مایع (آب با کمتر از 60٪ گلیکول)
پمپ آب 24 ولت، محدوده کار 18 ولت تا 32 ولت
اگرچه موتور می تواند در طیف گسترده ای از ولتاژ و دمای استفاده شود، اما ولتاژ و دمای بیش از حد یا بیش از حد پایین بر عمر کار موتور تأثیر می گذارد.پمپ نمی تواند در معرض تابش حرارتی محیط باشد..
-0.2 تا 2.5 بار (100 درجه سانتیگراد)
عمر کار بیش از 20000 ساعت بر اساس ولتاژ نامی و دمای محیط 36°C ((86°F) است
روتور راننده: مغناطیس کپسول شده پلاستیکی PPS
پیچ و مغز: SUS 304 فولاد ضد زنگ
موتور راننده: موتور DC بدون برس
قاب سیم موتور:PPA GF
خانه پمپ: کاسه آلومینیوم ریخته شده با شن و ماسه و آنودیزه + پوشش پودری PE
براکت: فولاد
حلقه براکت: فولاد ضد زنگ US 304
ضد آب بر اساس درجه بندی IP68 (en60529)
مدل کانکتور: AMP282106-1 (پلاک مطابقت AMP282088-1)
قطر نوزل:38mm (1.5 اینچ)
محفظه سر پمپ: آلیاژ های آلومینیومی
محرک: PPS+GF
حفره سپر: PPS+GF
آستین گره: مواد کامپوزیت کاربورندوم
شفت: فولاد ضد زنگ ((3CR14) شفت
محفظه مغناطیسی: کپسول پلاستیکی PPS
حلقه مهر: EPDM
EMC: درجه 3
سر و صدا:≤61dB
پمپ منحرف مرکزی
انتقال نیروی مغناطیسی
موتور DC بدون برس با کارایی بالا، مصرف انرژی پایین، کارایی بالا، عمر طولانی
با طیف گسترده ای از دمای کار
کنترل سرعت سیگنال PWM
خروجی سیگنال تشخیصی
با کنترل جریان ثابت
حفاظت از قطب معکوس
حفاظت از خشکی
محافظت از ولتاژ بیش از حد و جریان بیش از حد
حمل بیش از حد، حفاظت از بیش از حد درجه حرارت
■ آموزش نصبپمپ های سری OWP-BL43-450T پمپهای سانتریفیوژ هستند که نیاز به پر کردن از پیش دارند.
پمپ نصب شده در پایین ترین موقعیت سیستم برای اطمینان از اینکه چرخ دار همیشه در مایع غوطه ور شده است، یا پمپ پیش از پر شدن قبل از روشن شدن.
1: پمپ نباید در حالت خشک باشد، حتی اگر بتواند برای 15 دقیقه خشک باشد (پس از 15 دقیقه خشک، به طور خودکار متوقف می شود).همچنین افزایش سایش به شاخه و آستین شاخه.
2: از لوله قطر توصیه شده برای اتصال ورودی پمپ استفاده کنید، اگر از ورودی لوله پمپ قطر کوچکتر استفاده می کنید، به دلیل فشار منفی در پمپ،هواي بيرون راحت تر از طريق لوله وارد پمپ ميشه، باعث کاهش عملکرد پمپ می شود، و همچنین حباب های هوا باعث آسیب به پمپ می شوند.
3: همانطور که از جهت ورودی پمپ دیده می شود، چرخ دار در جهت عقربه ساعت می چرخد (پیکان را در پورت خروجی ببینید).
4: پمپ می تواند به صورت عمودی یا افقی نصب شود (شکل 1 را ببینید).
5:برای جلوگیری از خشک شدن (هوا در چرخدار گیر می کند) ، دریچه خروجی پمپ آب باید عمودی یا در قسمت بالای چرخدار باشد (شکل 1 را ببینید).
6: لوله متصل باید عمودی نصب شود (یا هیچ آرنج در 20 سانتی متر) تا هوا به راحتی تخلیه شود، لوله خروجی نباید کمتر از 90 درجه آرنج استفاده شود (نگاه کنید به شکل 2).
7: نمیتونم از آب دریا یا سایر آلودگی های سنگین با گندم های بزرگ به عنوان مایع مایع استفاده کنم.
■ توجه1. دمای محیط کار:-40°C--120°C، باید سعی کنید برای جلوگیری از نزدیک به سه عنصر کاتالیتیک، سیستم لوله تخلیه گاز و موتور در طول نصب، اطمینان از دمای محیط کار.
2موقعیت نصب پمپ آب باید تا حد ممکن نزدیک سطح آب پایین باشد تا عمر پمپ را افزایش دهد.
3.لطفا از پمپ دور از محیط گرد و غبار استفاده کنید، گرد و غبار مضر است برای کاهش عمر
4.به پاکی آب توجه کنید، از گیر کردن و مسدود شدن چرخ دنده برای کاهش عمر پمپ اجتناب کنید
به طور گسترده ای در اتوبوس های هیبریدی، اتومبیل های شخصی هیبریدی، وسایل نقلیه الکتریکی، قطارها، کشتی ها و سایر سیستم های گردش گرمایش و خنک سازی استفاده می شود
تقویت کننده / گردش / فرکانس متغیر / کم سر و صدا / کنترل PWM پمپ سانتریفیوژ / تشخیص خطا
1سوال: میتونم نمونه سفارش بدم؟
بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است
2-وقت کار چطوره؟
معمولاً 30 روز بعد از پرداخت هزینه می گذرد.
3شما پشتیبانی فنی می کنید؟
شرکت ما ظرفیت تحقیق و توسعه ی قوی داره، میتونیم در صورت نیاز پشتیبانی تکنولوژی ارائه بدیم.
4چطوري به ما بفرستي؟
ما کالاها را به شما بر اساس DHL یا UPS یا FEDEX و غیره ارسال خواهیم کرد
5از کجا بدونم که محصول مناسب من است؟
Frist، شما باید اطلاعات بیشتر در مورد محصول را به ما ارائه دهید. ما این محصول را با توجه به مشخصات مورد نیاز شما توصیه می کنیم.نمونه ها رو براتون آماده ميکنيم. همچنین ما مقداری پیشرفت خوب را با توجه به استفاده از محصول شما ارائه می دهیم.
